小米生态链下品牌米物推出了一款甄妙65W氮化镓充电器，有红色和绿色两种款式，并配有2C1A接口，其中两个C口均支持65W快充，可盲插使用。当同时使用时支持45W+20W双口快充，可满足MacBook和iPhone 12同时用电需求。USB-A口支持最大30W快充，同时支持华为22.5W SCP快充。今天就和大家分享这款充电器的拆解，看看其内部设计用料如何。

一、米物甄妙65W氮化镓充电器外观

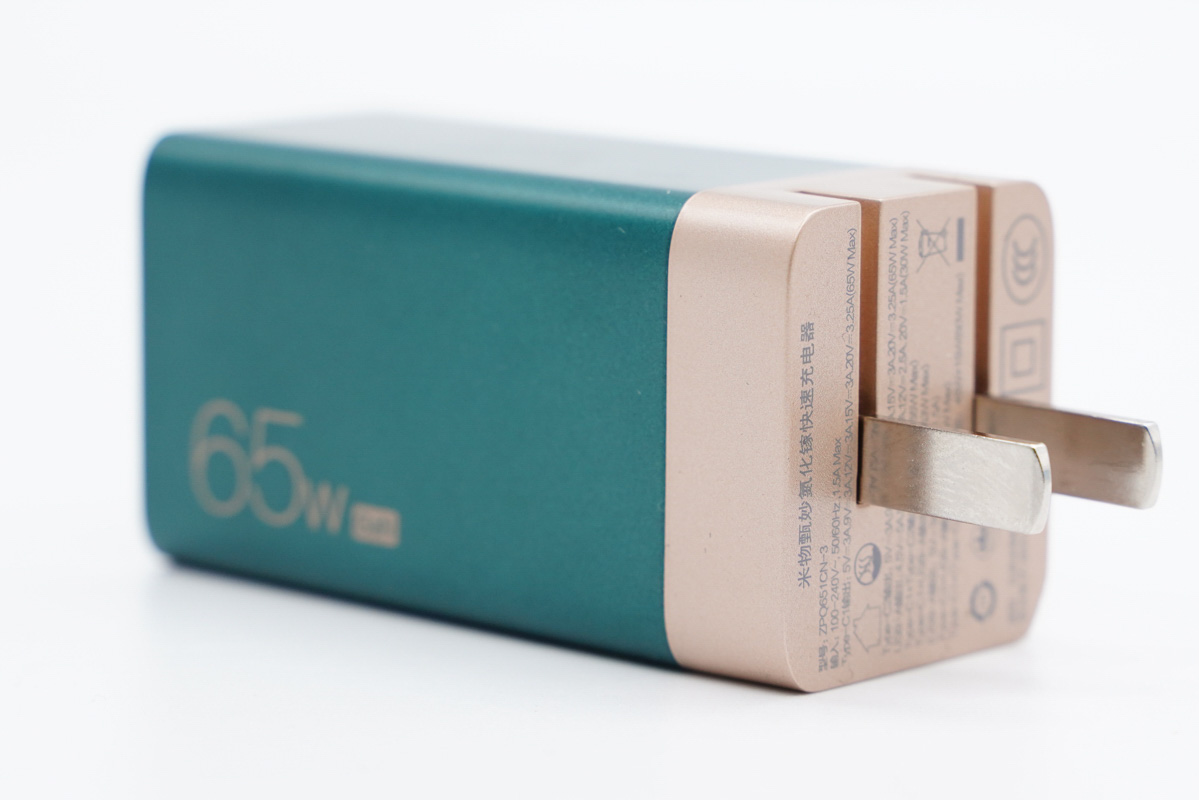

这款充电器采用长条柱状造型设计，机身壳分为两部分，分别喷刷绿金涂料，触摸光滑，腰身各面之间过渡圆润。

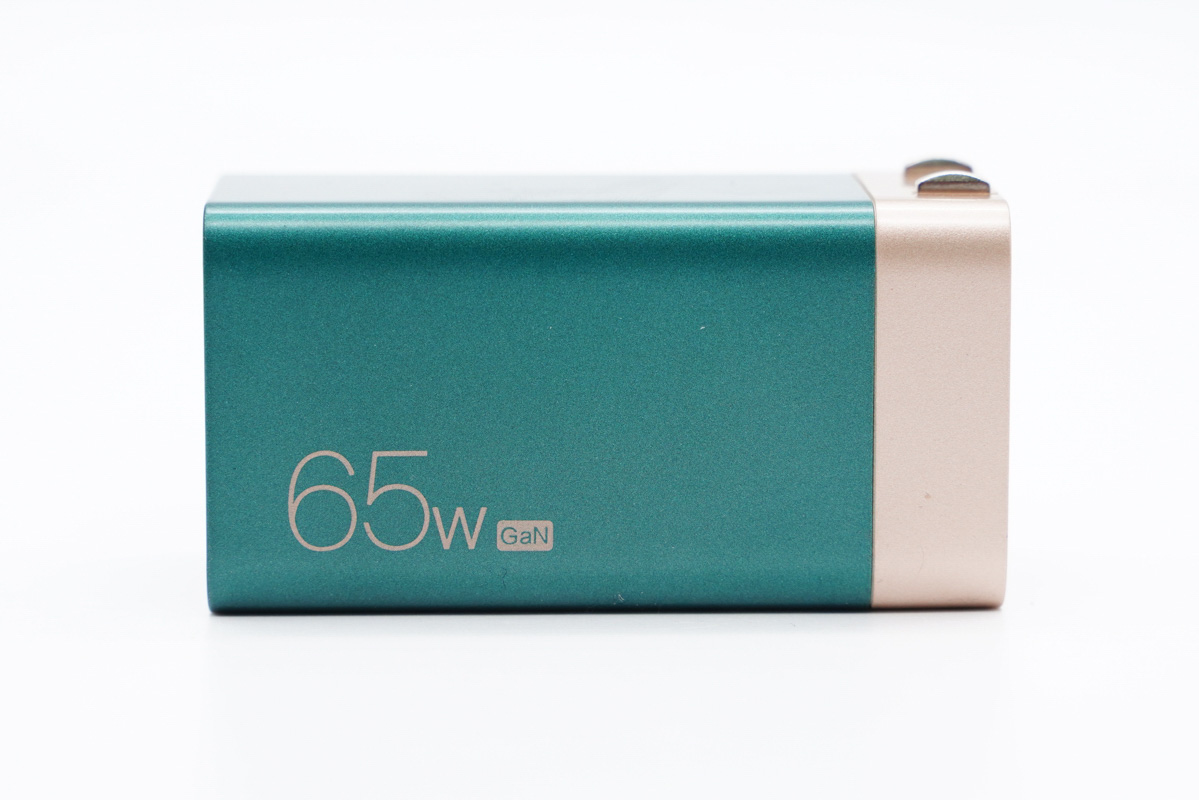

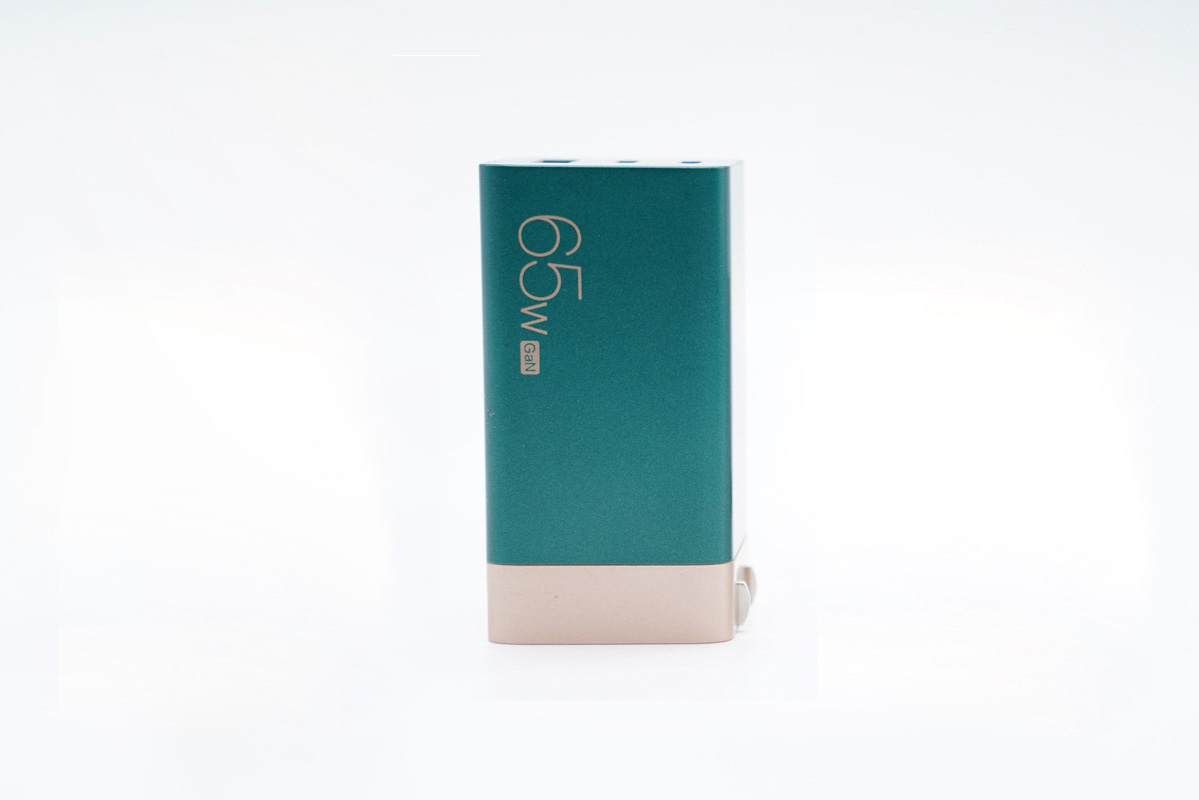

机身上金色字体印刷65W GaN字样。

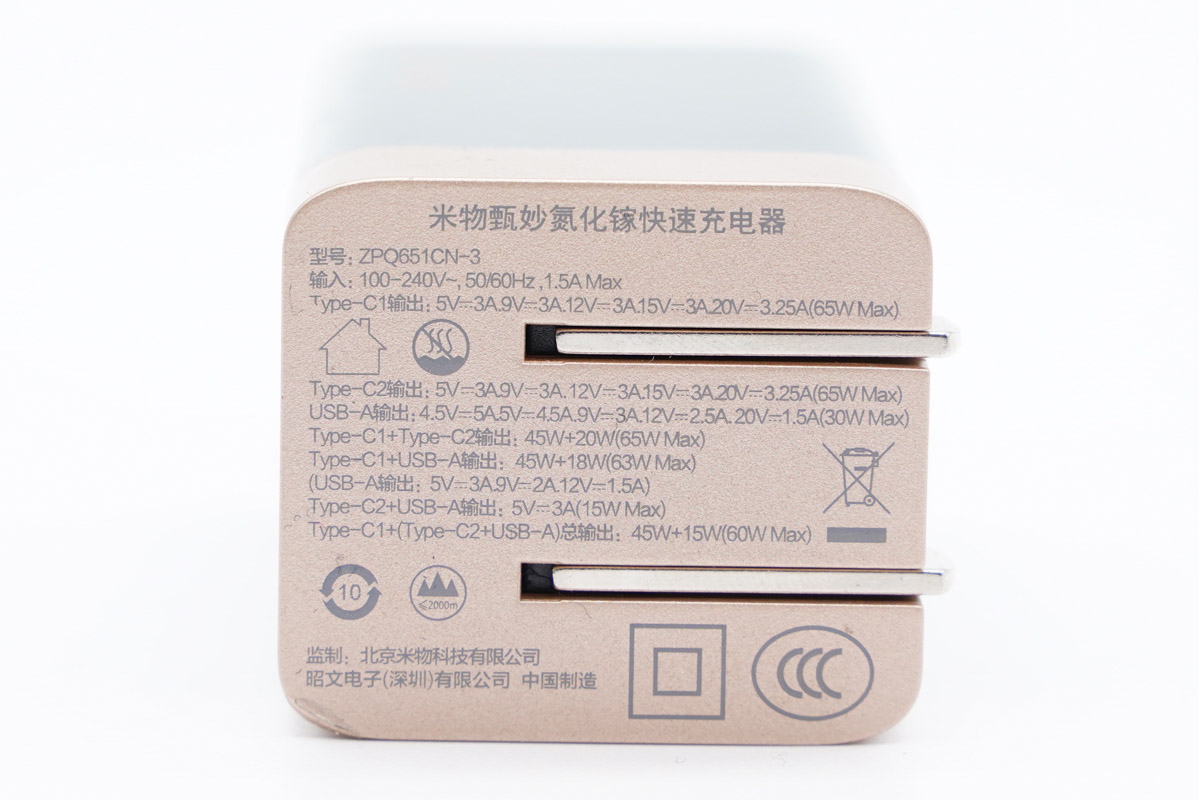

输入端外壳上印有充电器参数

产品名称：米物甄妙氮化镓快速充电器

型号：ZPQ651CN-3

输入：100-240V~50/60HZ 1.5A

单口输出：

    USB-C1/C2：3.3-11V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A

    USB-A：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A

双口输出：

    C1＋C2：45W＋20W（65W MAX）

    C1＋A：45W＋18W（63W MAX）

    C2＋A：5V3A

三口输出：

    C1＋（C2＋A）：45W＋5V3A

制造商：昭文电子（深圳）有限公司

监制：北京米物科技有限公司

产品已经通过了3C认证。

采用的是可折叠国标插脚，携带方便且不会刮伤包里其它设备。

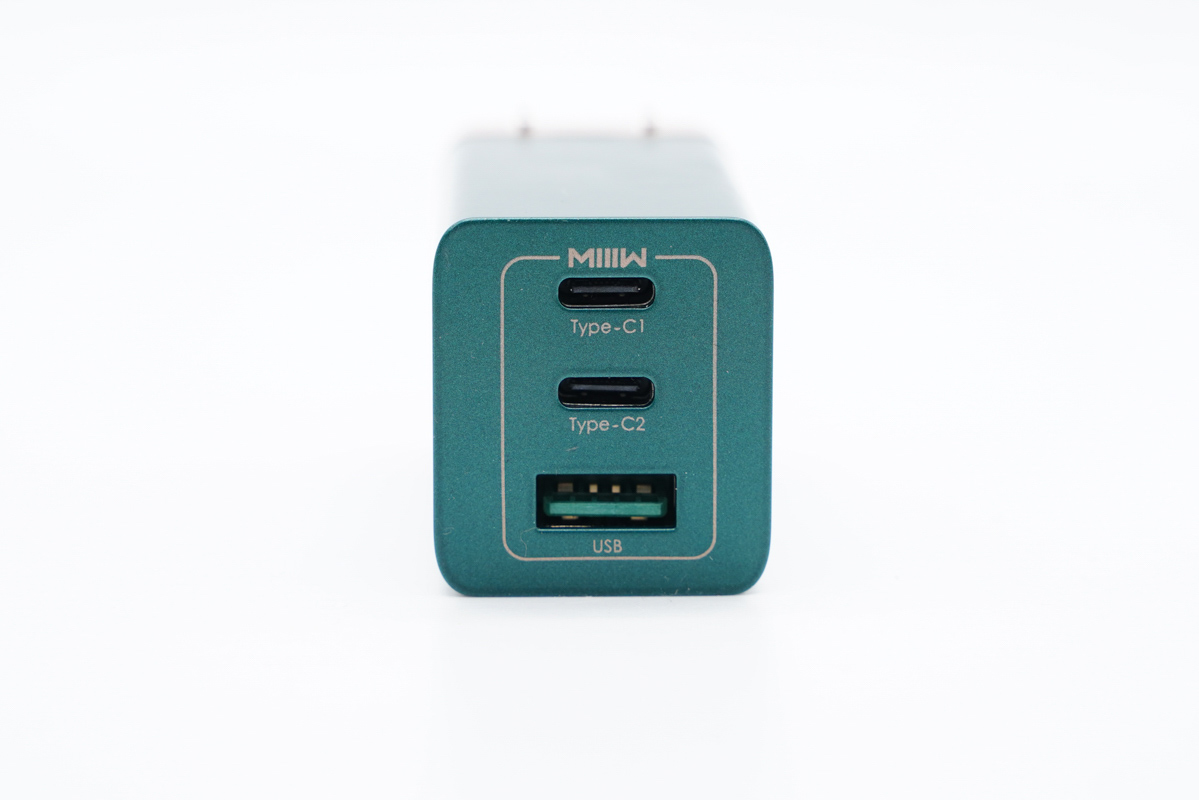

输出顶面配有2C1A三个输出接口，两个C口黑色胶芯不露铜，USB-A口为绿色胶芯。

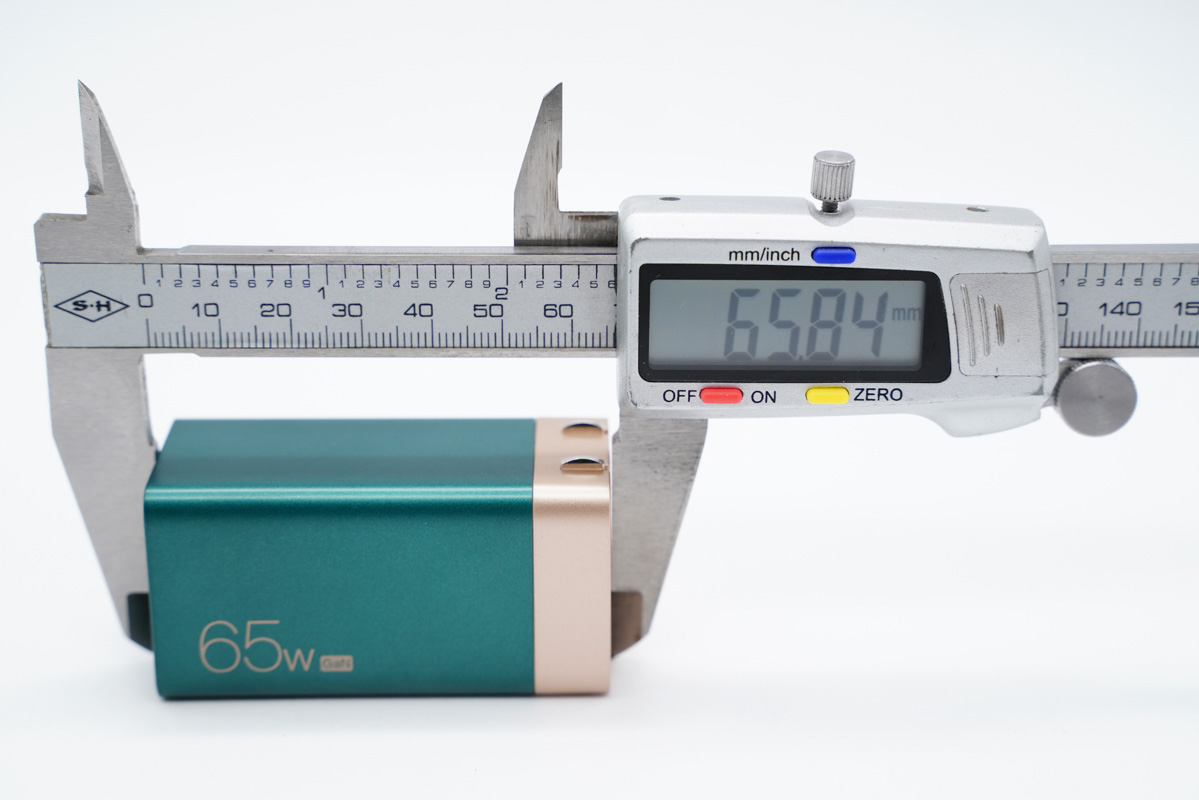

使用游标卡尺实测充电器机身长度为65.84mm。

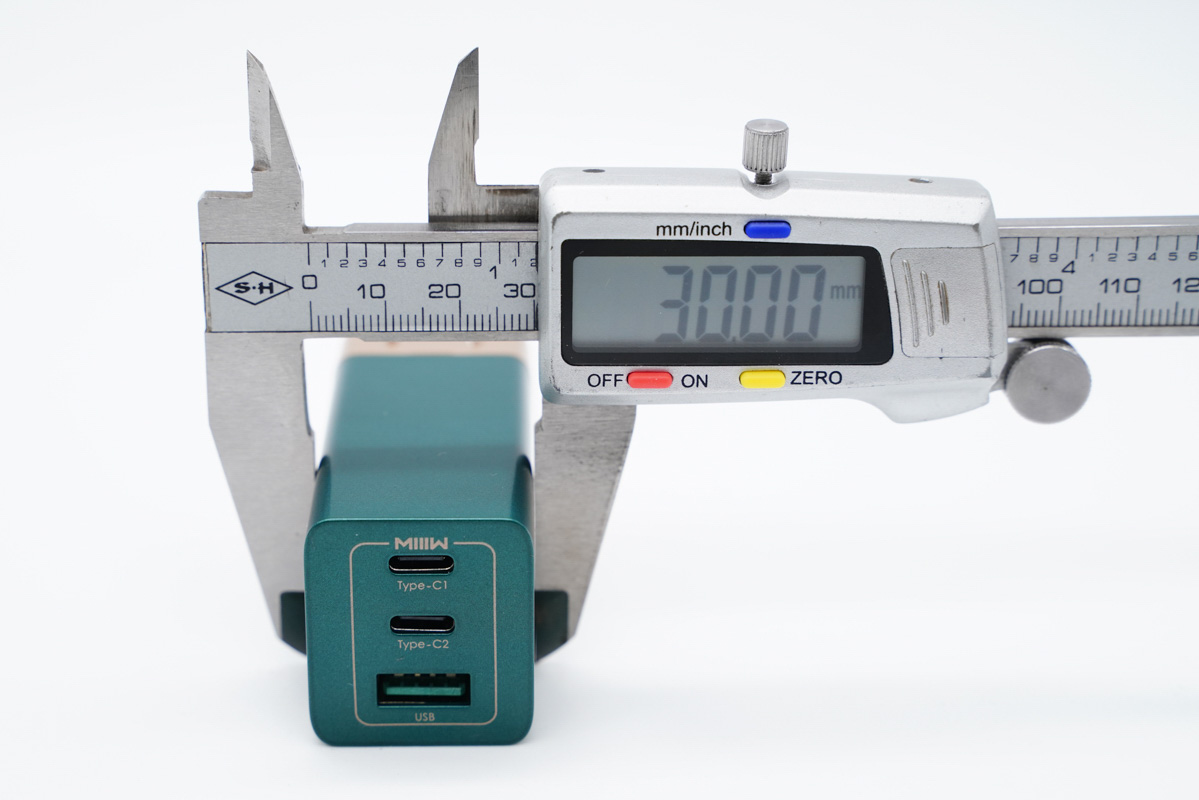

宽度为30mm。

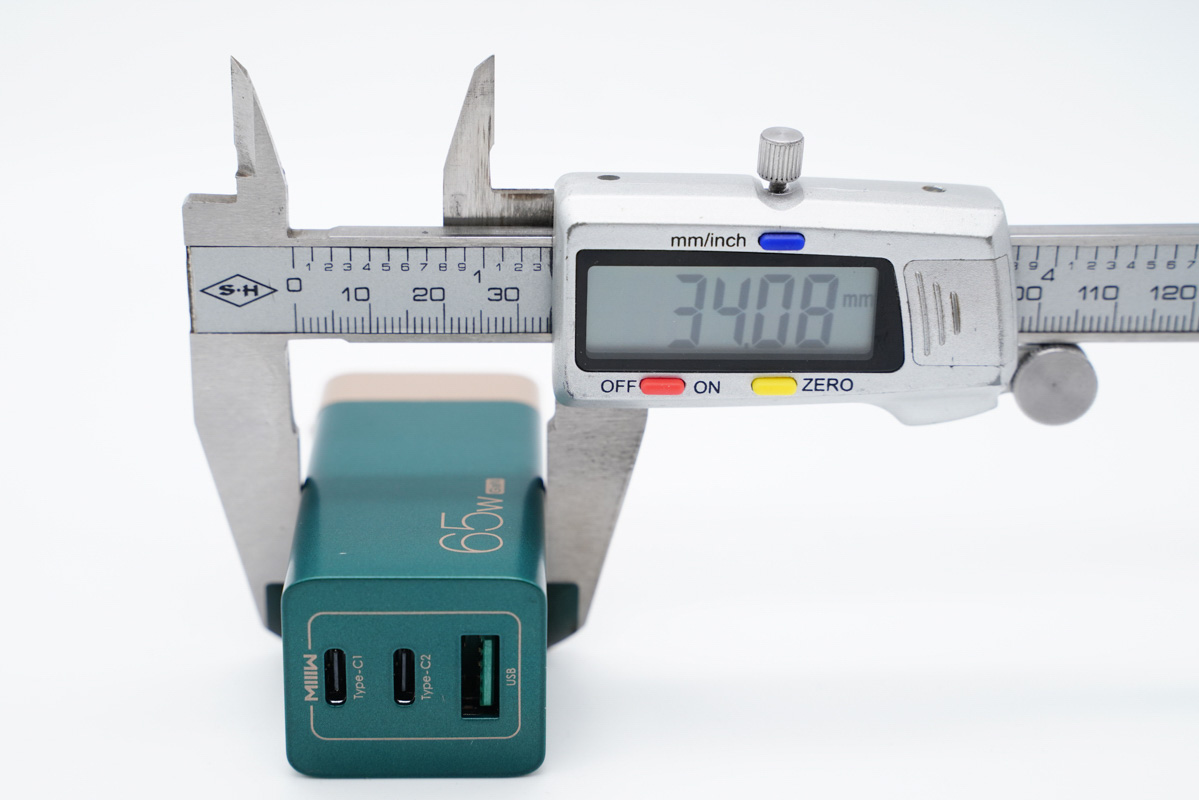

厚度为34.08mm。通过三维可计算得充电器体积为67.31cm³，那么功率密度约为0.97W/cm³，多口氮化镓充电器中的佼佼者。

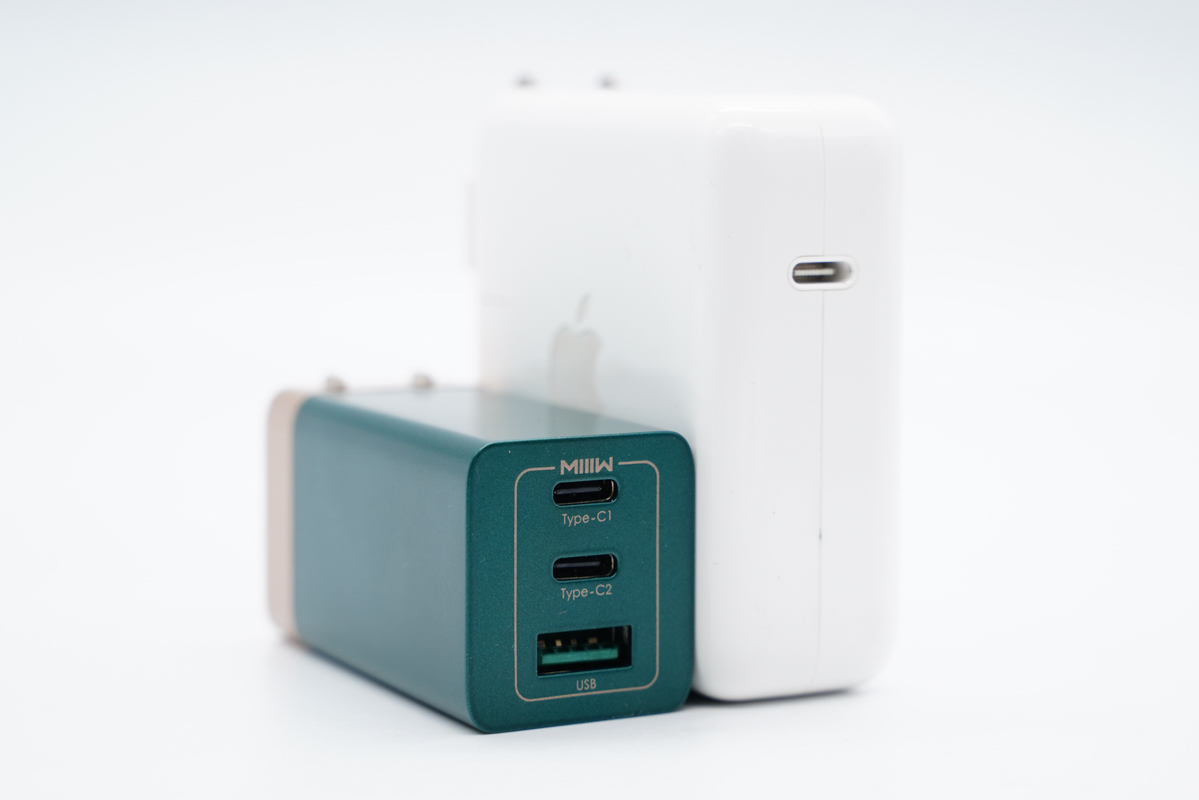

和苹果61W充电器直观对比，体积优势非常明显。

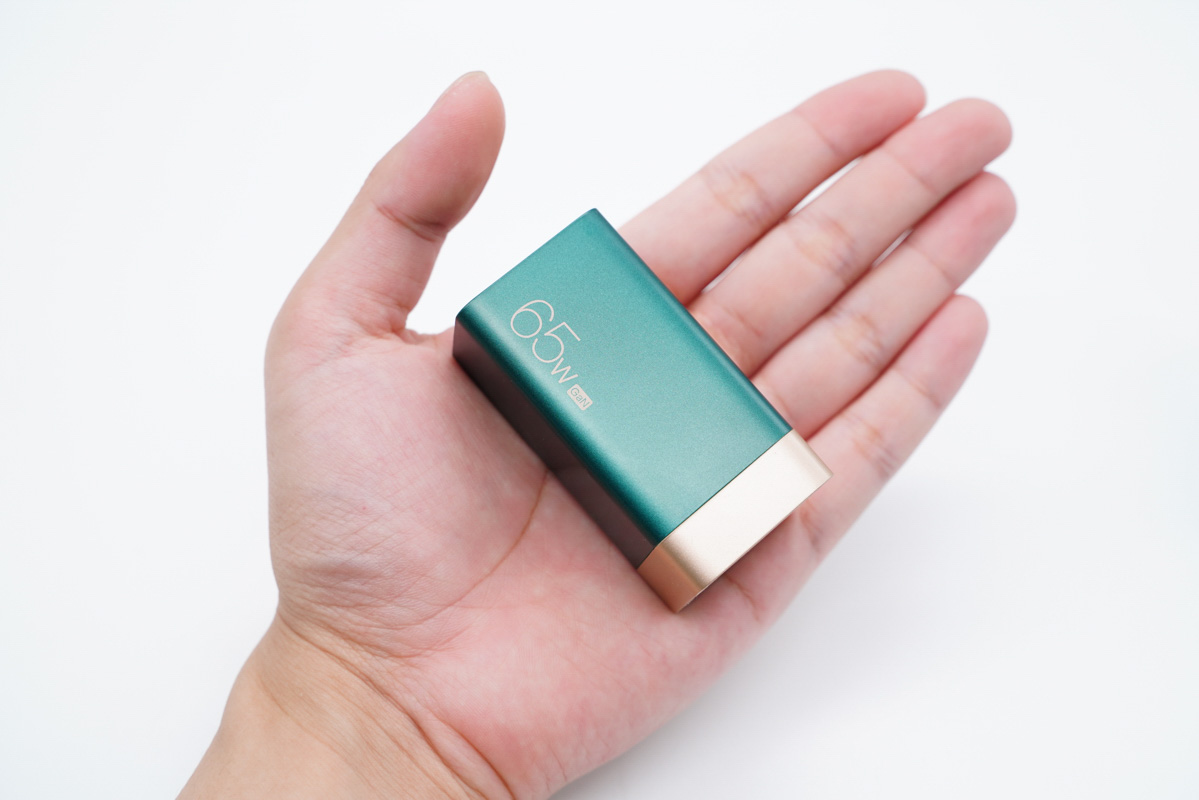

拿在手上的直观感受。

净重约为101g。

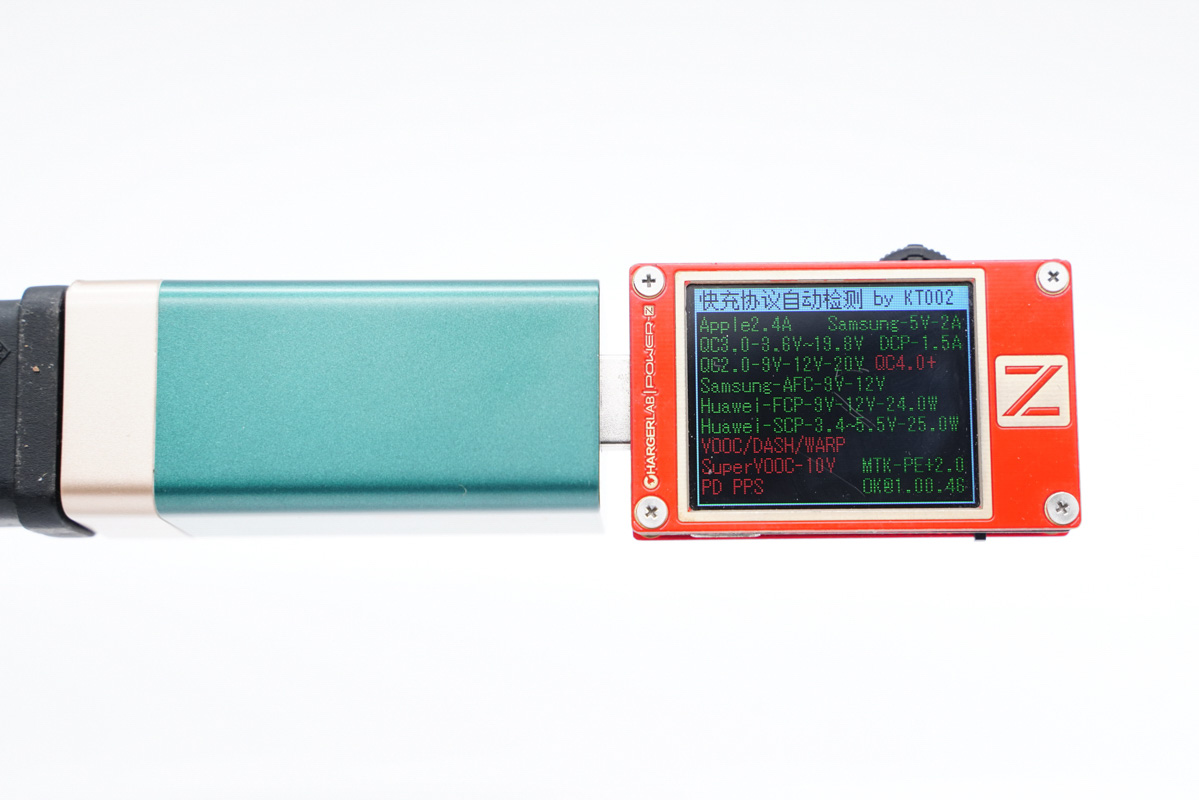

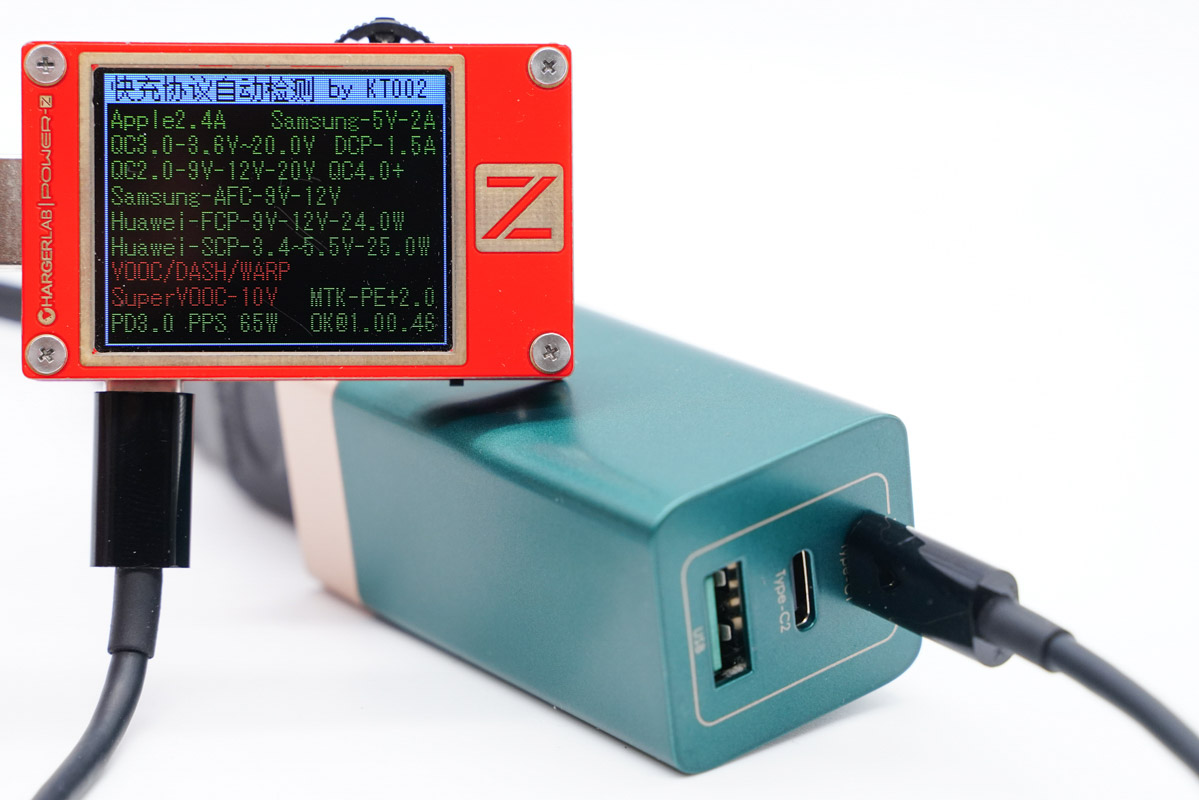

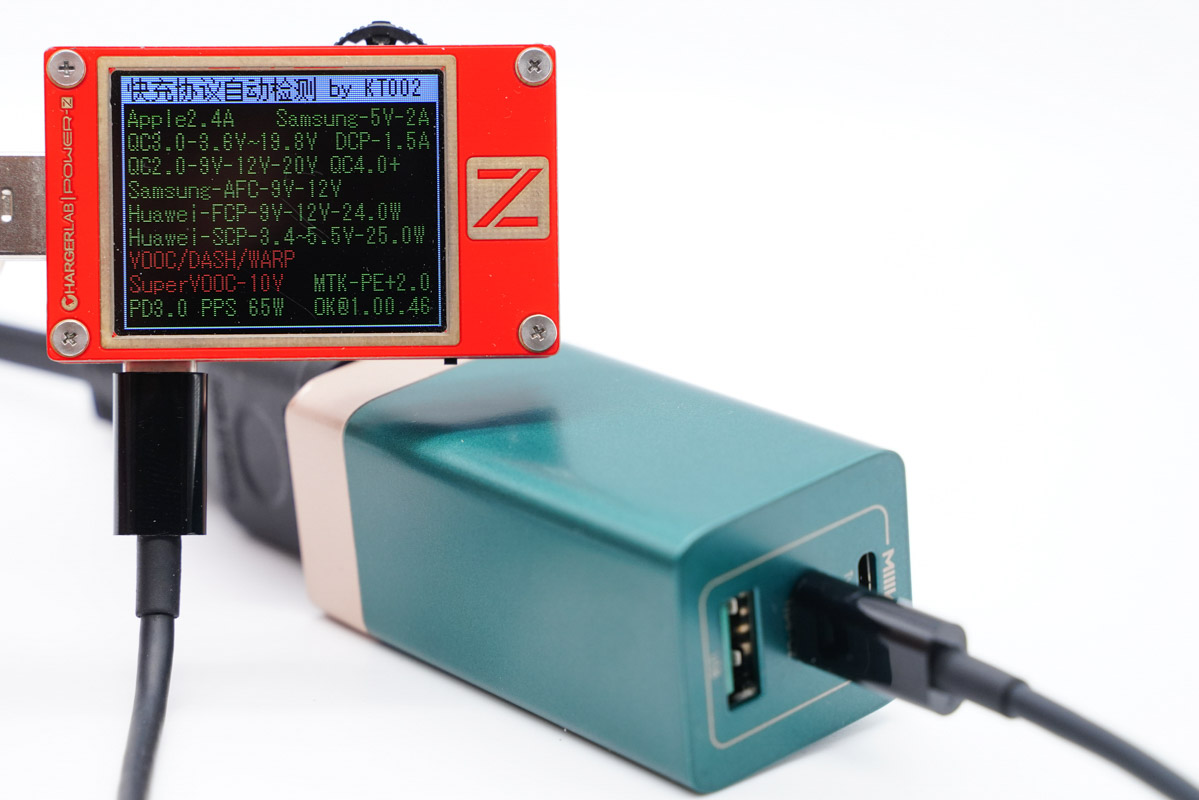

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0多个快充协议。

使用KT002检测USB-C1口输出协议，相比A口，还额外支持PD3.0、PPS快充协议。

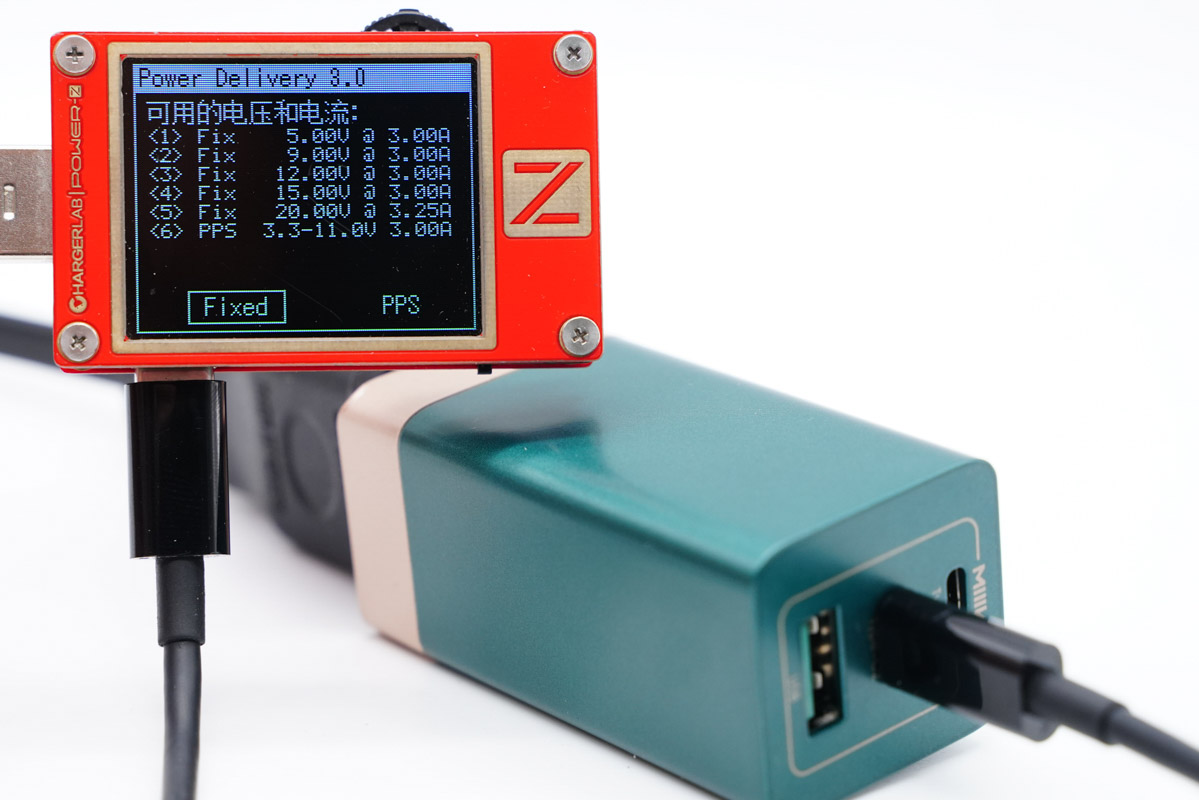

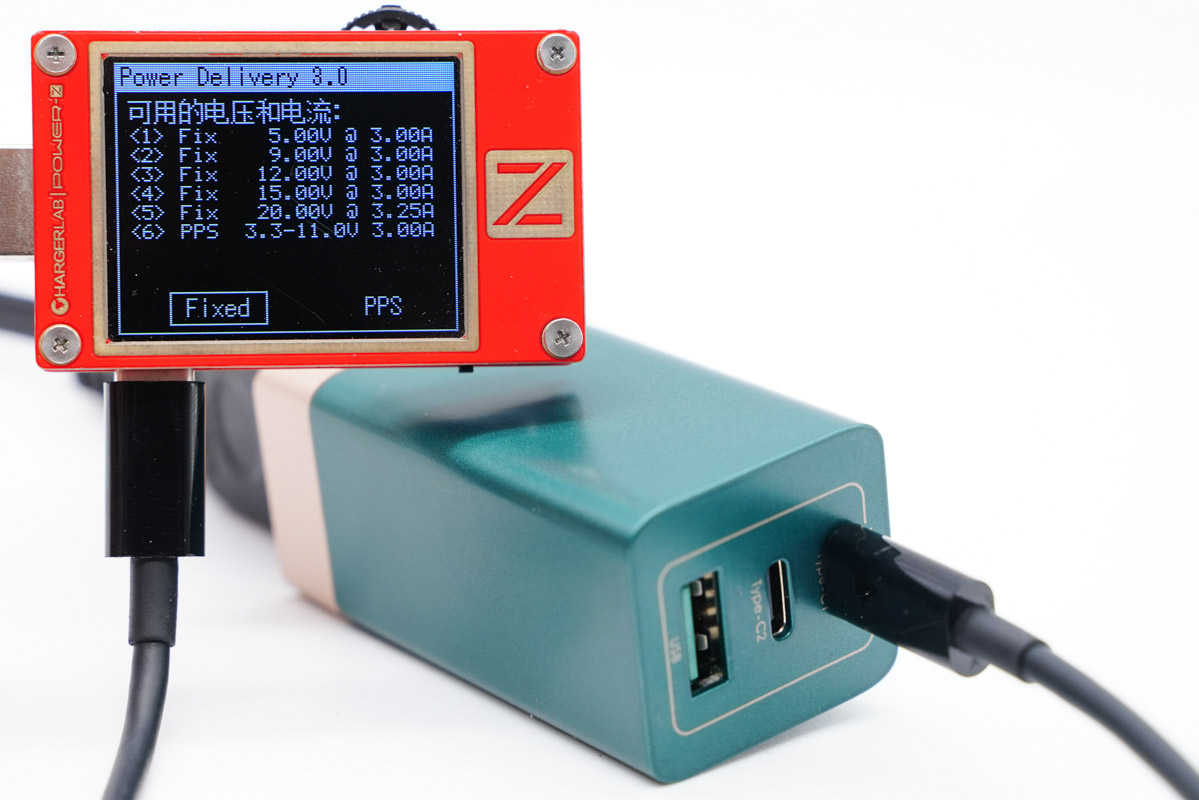

此外USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。

使用KT002检测发现USB-C2口输出协议和C1口的一模一样。

PDO报文也相同，因此这两个C口单口输出性能一样，支持功率盲插，日常使用十分方便。

二、米物甄妙65W氮化镓充电器拆解

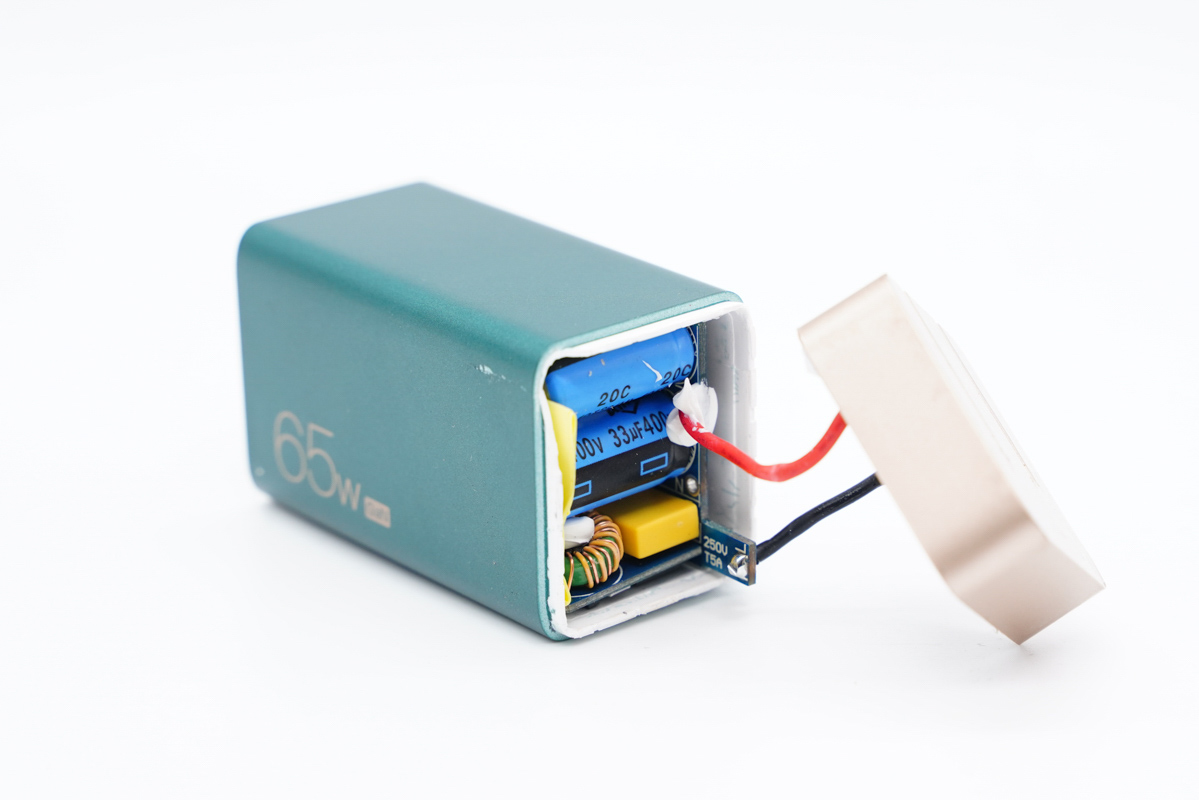

将输入端外壳拆开，插脚和PCB板通过AC导线连接通电。

充电器输入端设有小板，顶部以及侧面有散热片帮助散热，高压侧包裹绝缘胶带。

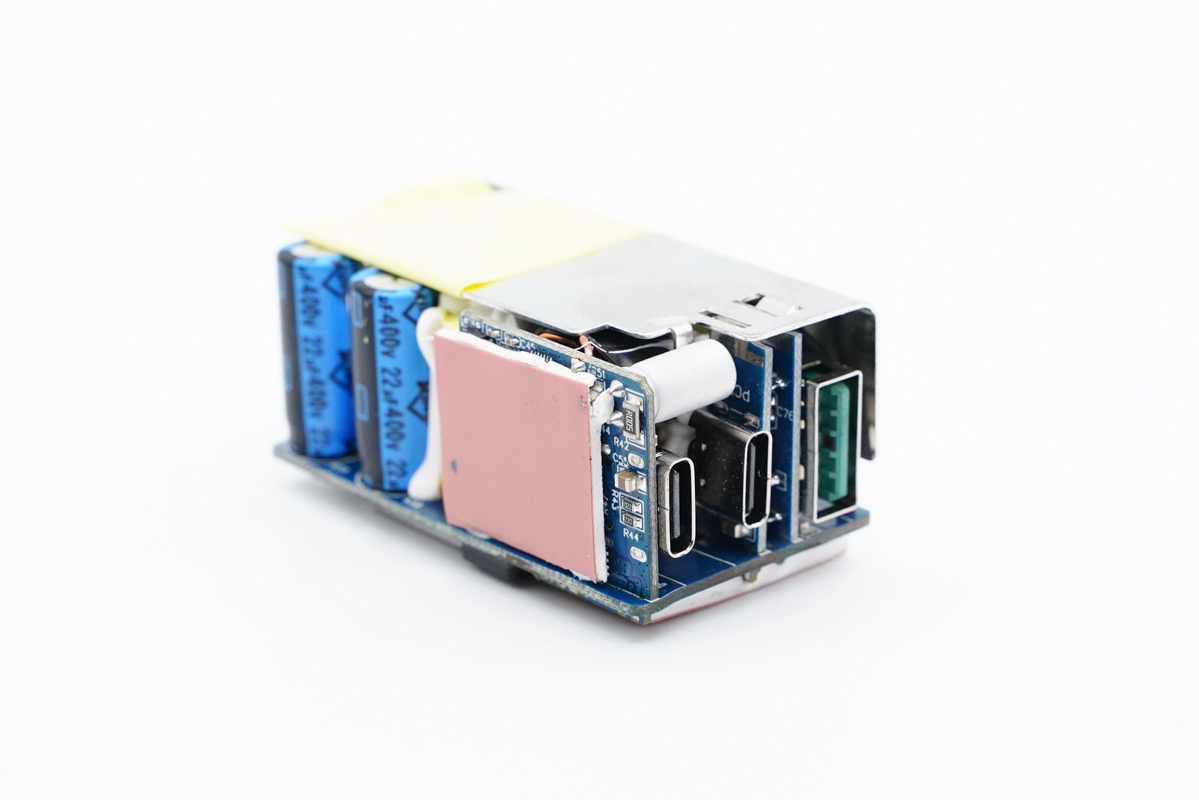

输出端设有三块小板，USB-C1母座所在小板背面贴有导热垫。

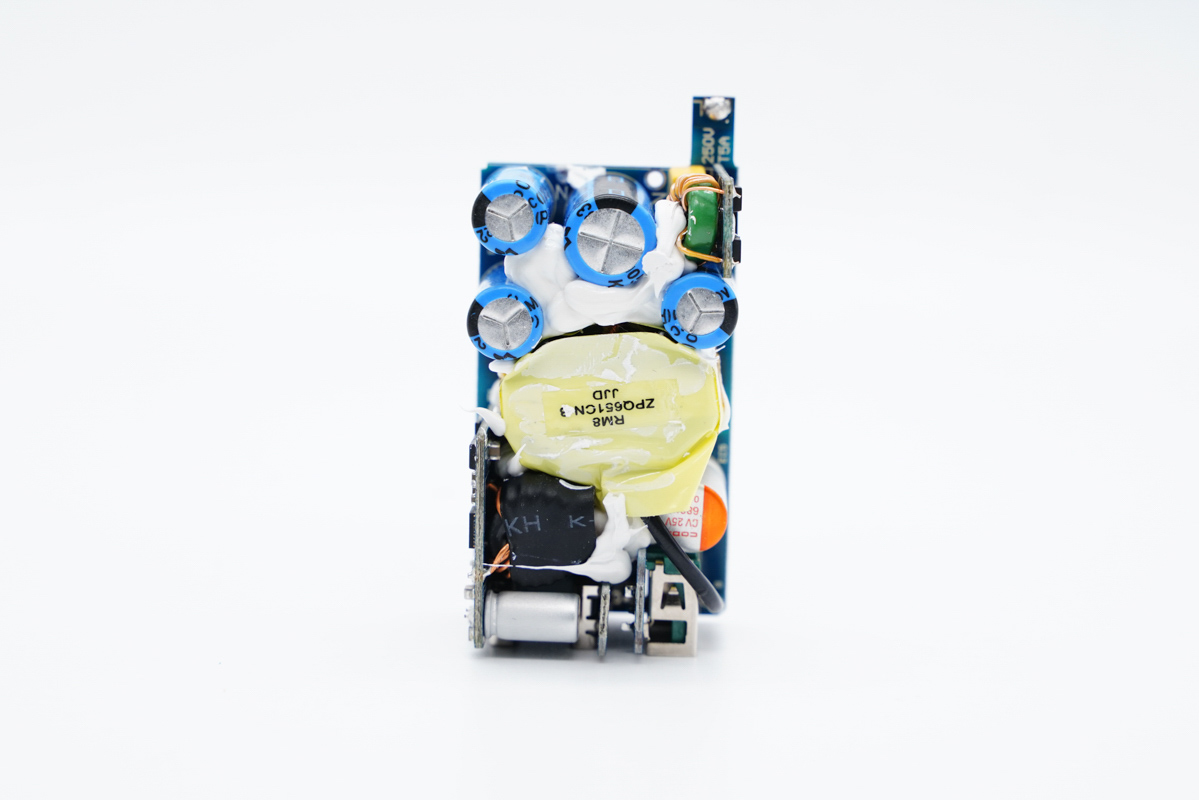

主板正面整体一览，电容、变压器等打胶加固。

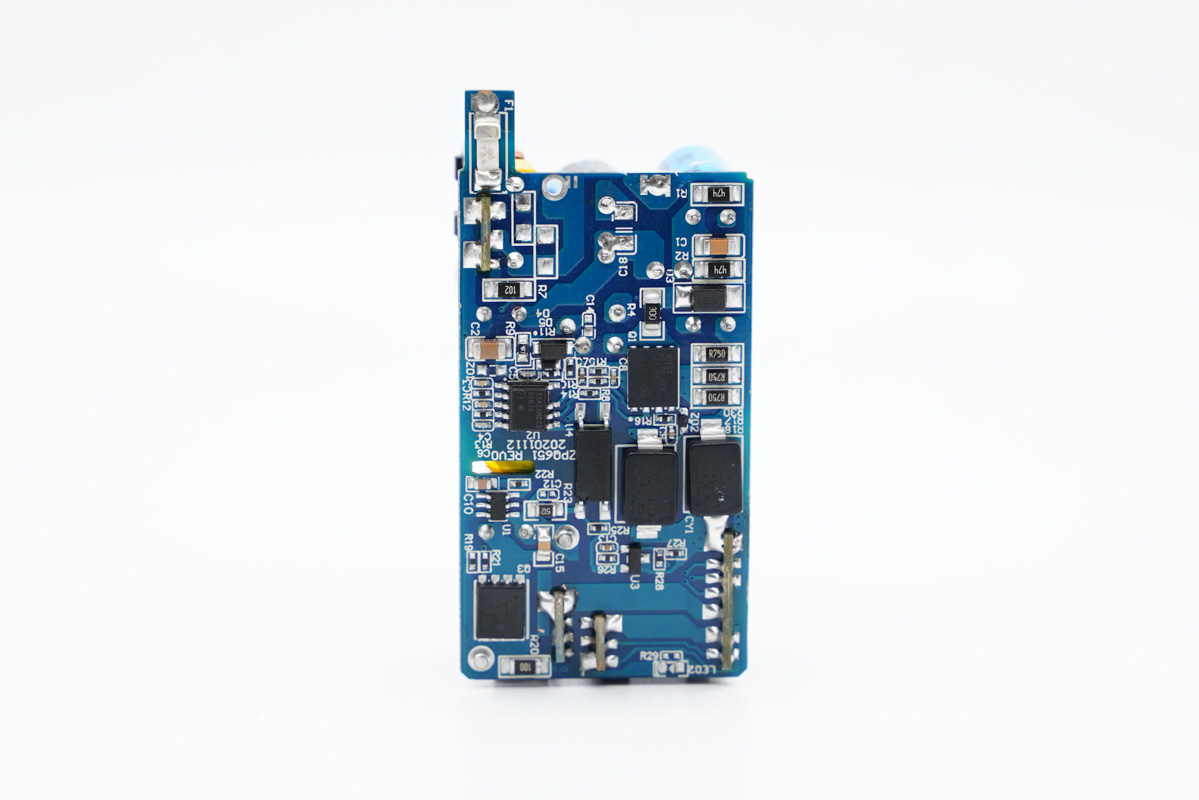

主板背面一览，光耦、两颗贴片Y电容横跨在初次级之间，初级侧设有白色保险丝、主控芯片和氮化镓功率开关管，次级侧设有同步整流控制器和整流管。

经过对充电器电路观察后发现，这款氮化镓充电器采用了时下热门的开关电源定压输出，两路独立降压三口输出架构，其中USB-C1口单独一路，另外1A1C口一路，三口输出功率智能分配。下面我们从输入端开始深入了解整个电路设计情况。

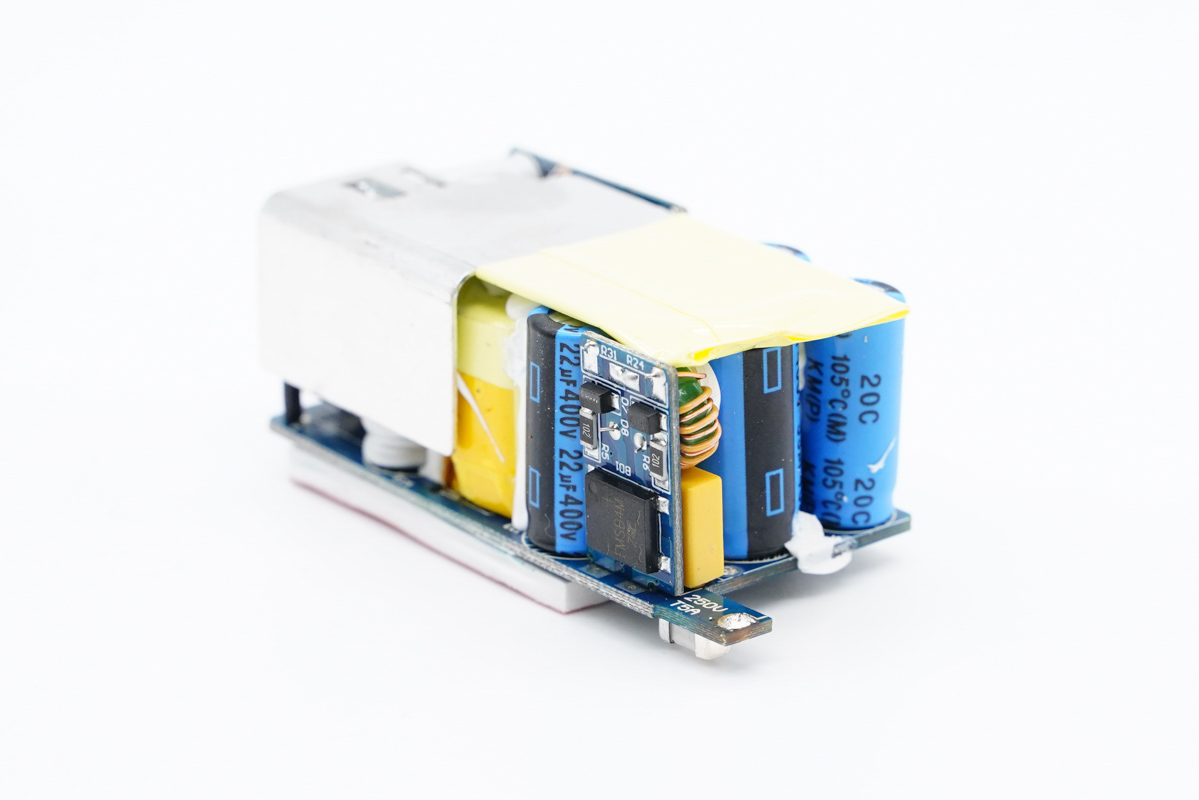

输入端一览，除小板外，还设有四颗高压滤波电解电容。

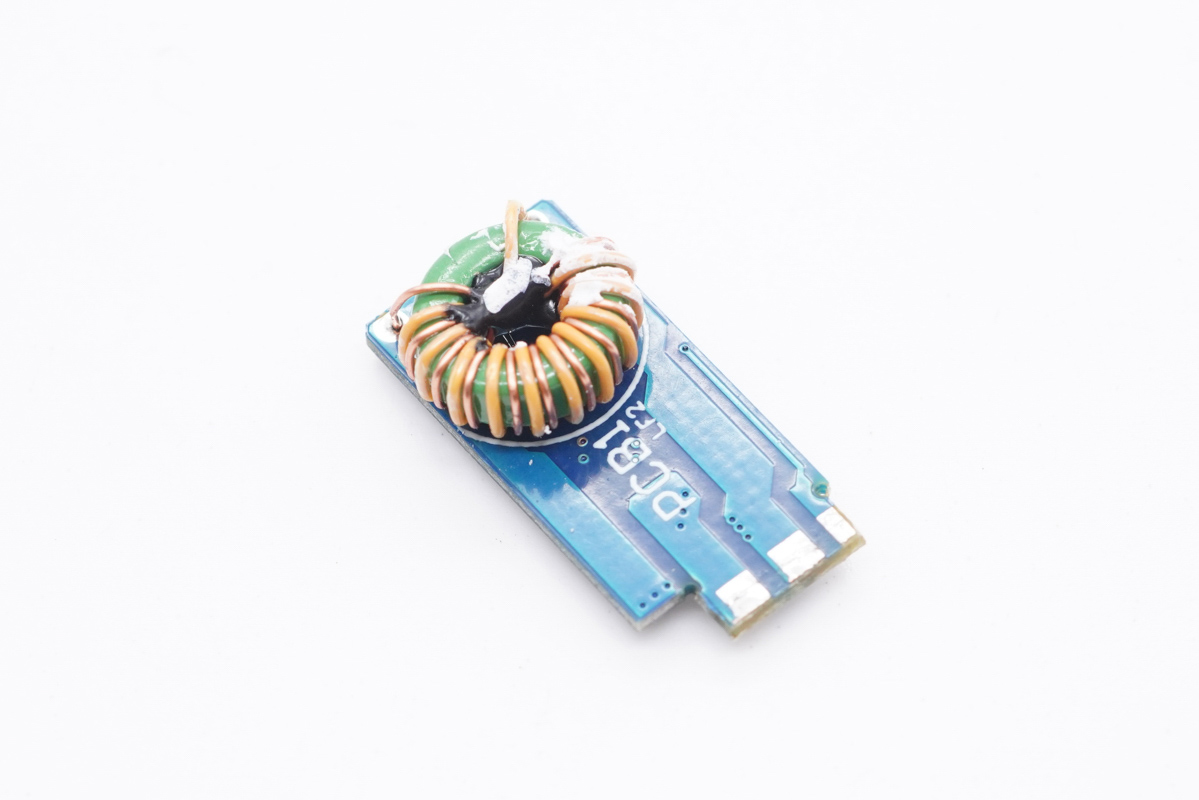

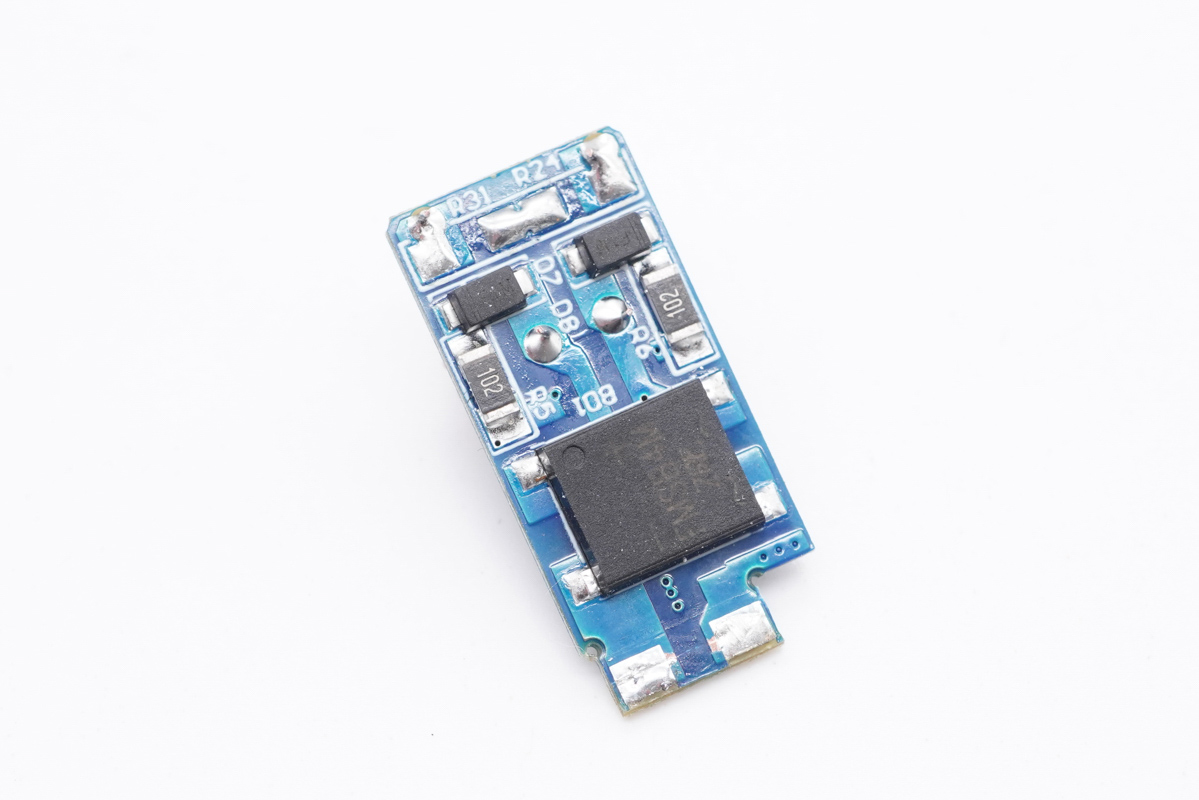

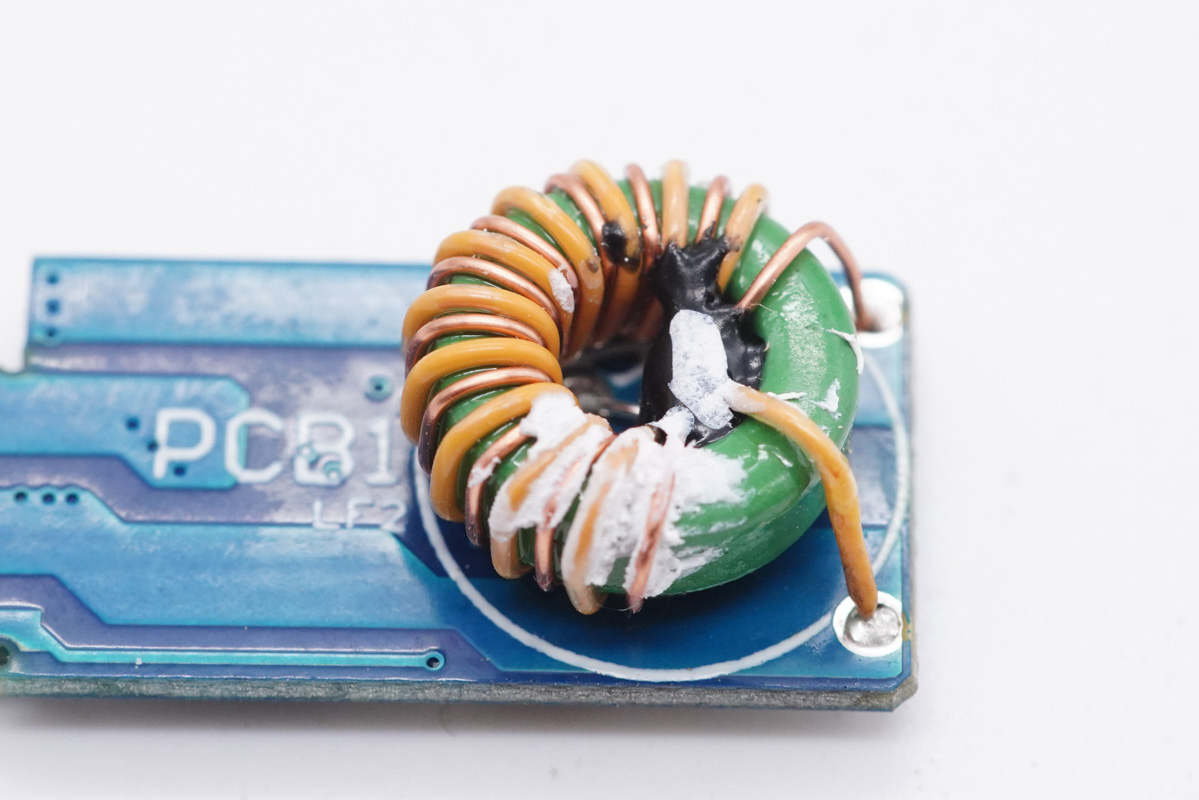

小板拆下，正面有一颗共模电感。

背面有一颗整流桥。

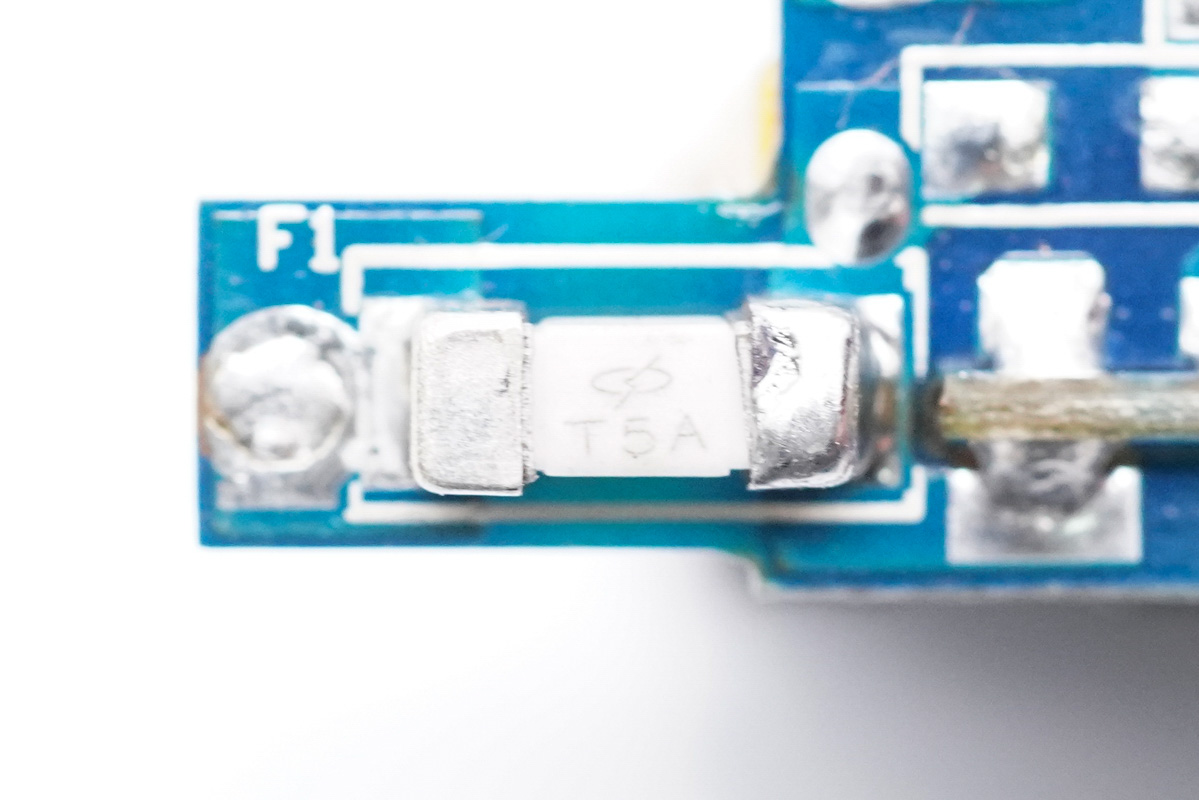

贴片保险丝特写，额定电流5A。

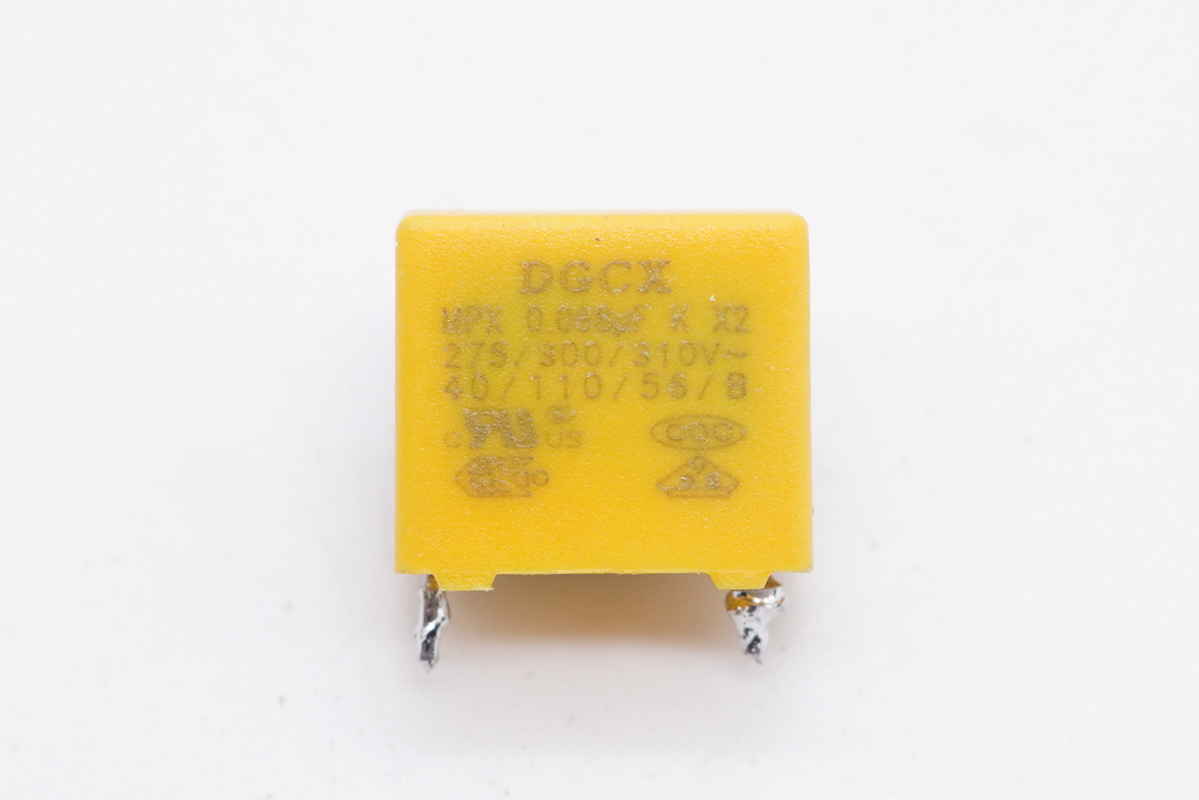

安规X电容来自东莞市成希电子有限公司。

共模电感双线绕制，用于滤除EMI干扰。

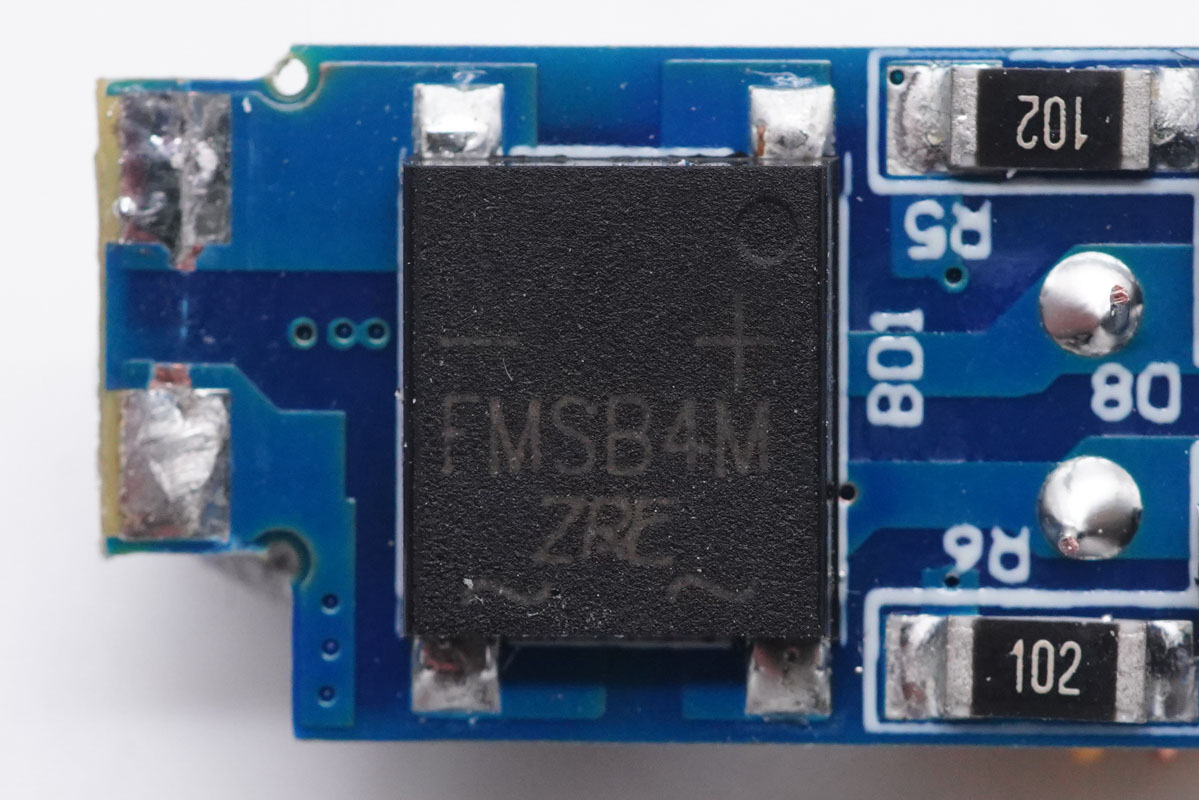

输入端FMSB4M整流桥特写。

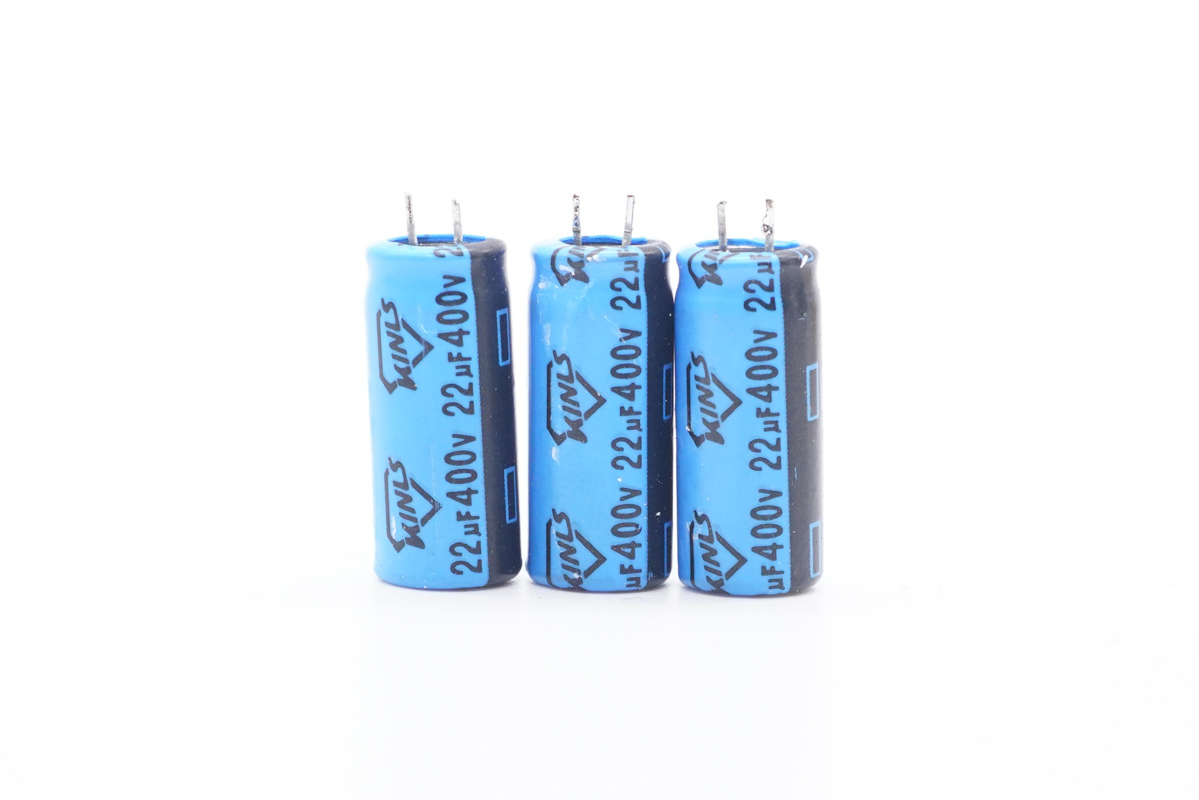

四颗高压滤波电解电容均来自广东蓝宝石实业有限公司，其中三颗规格为400V 22μF。

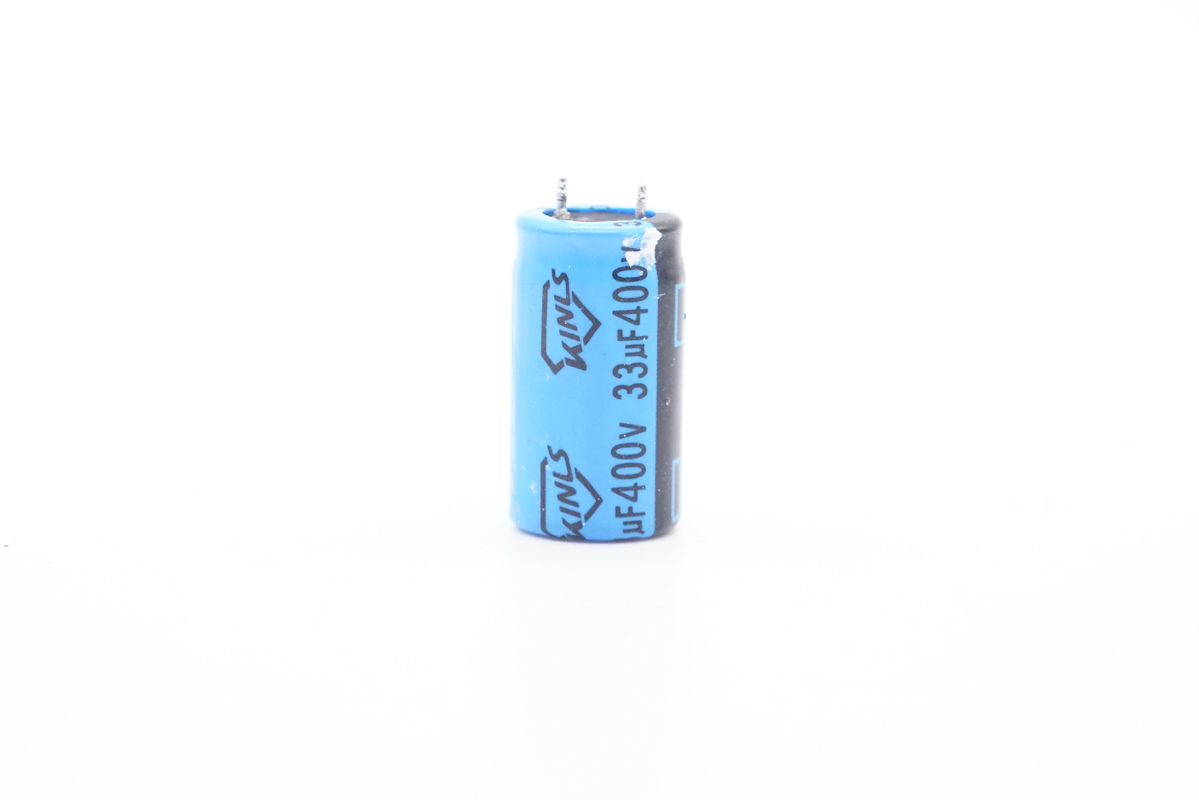

一颗规格为400V 33μF。

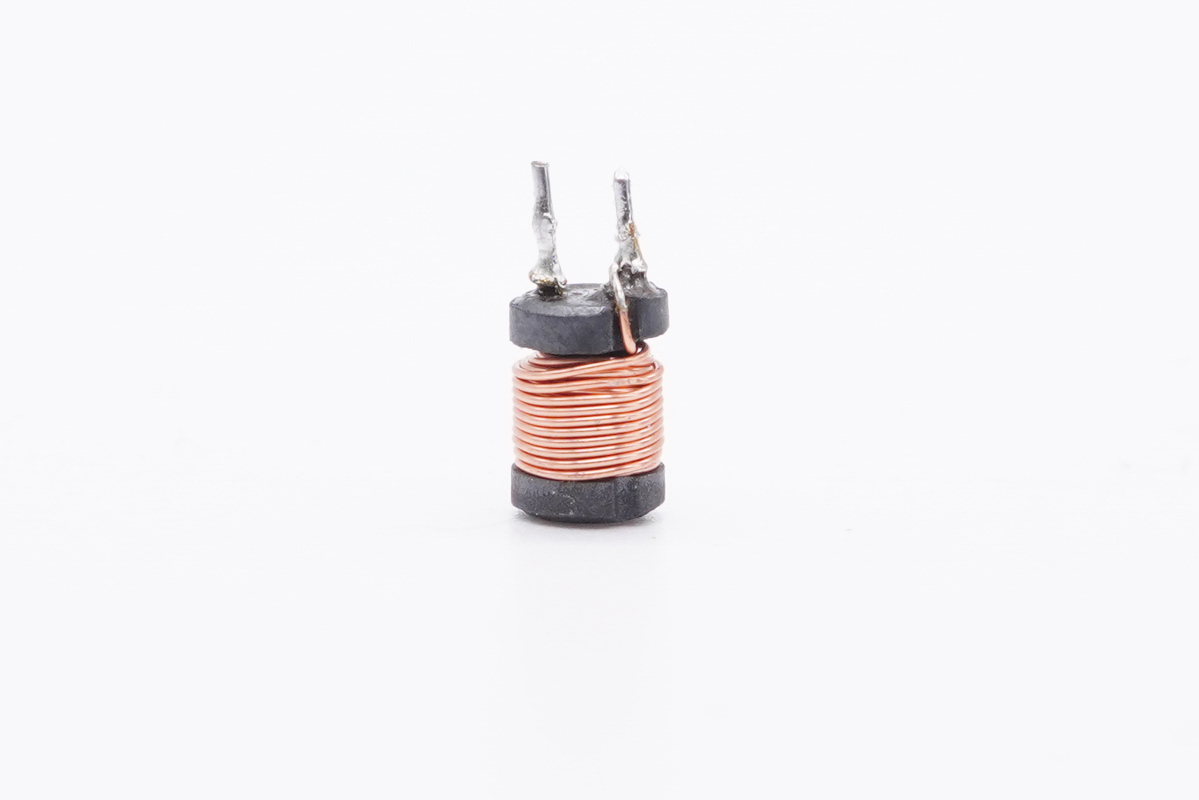

工字电感特写。

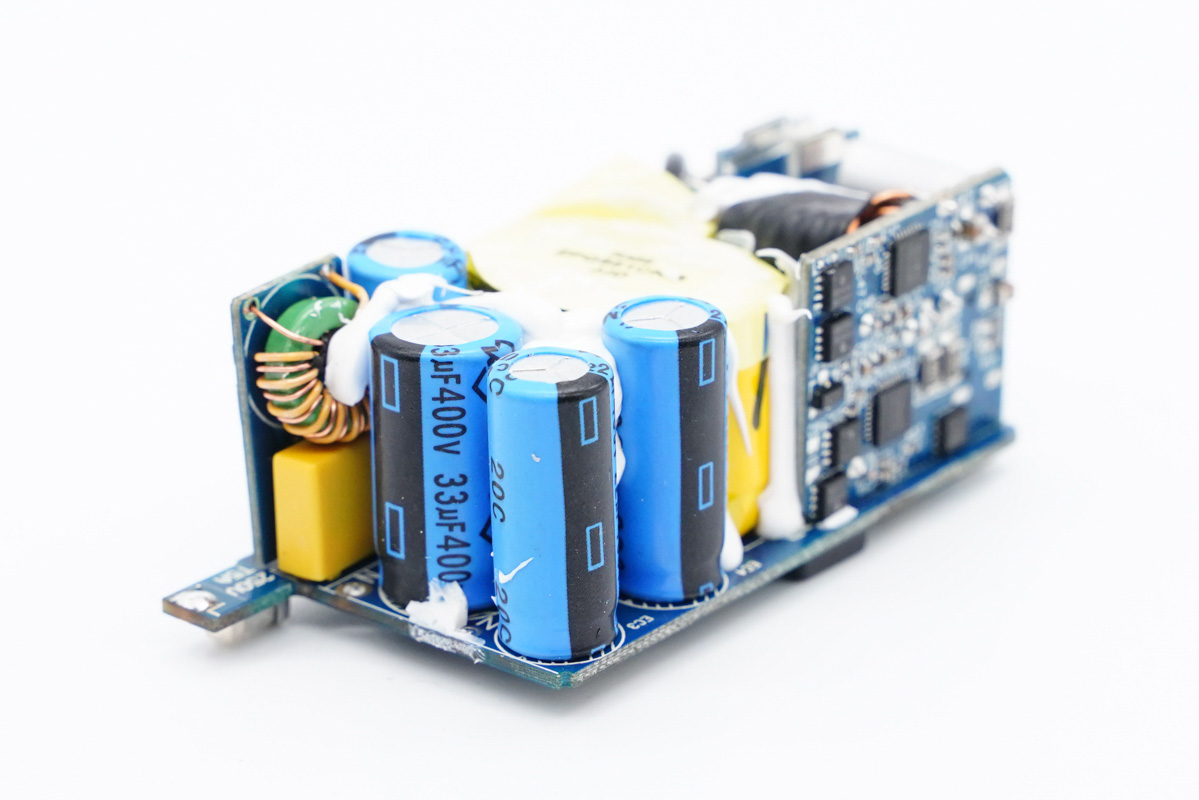

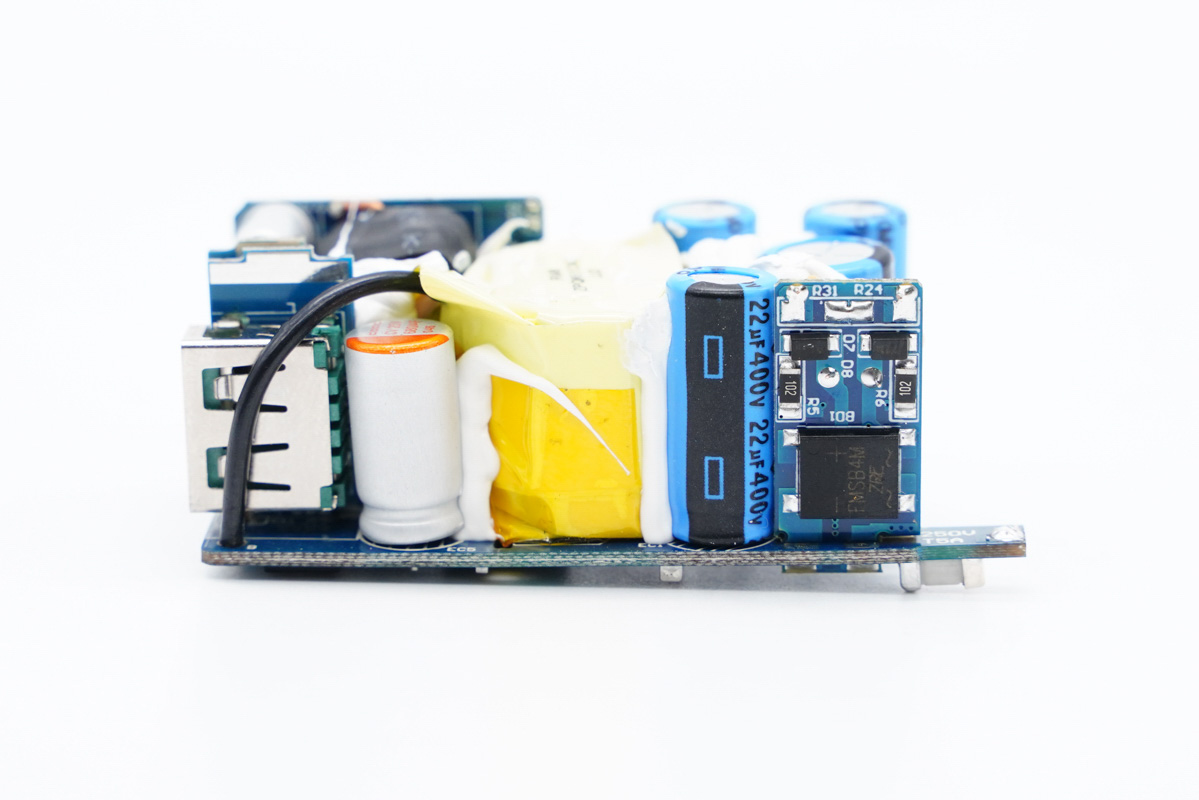

PCB板侧面一览，中间放置变压器，变压器左侧固态电容用于同步整流输出滤波。

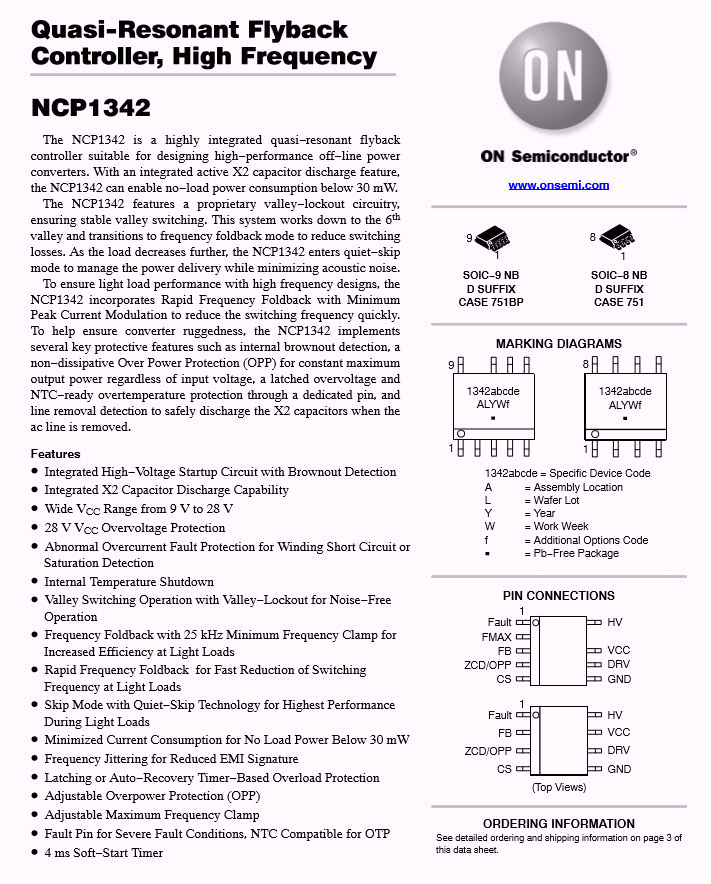

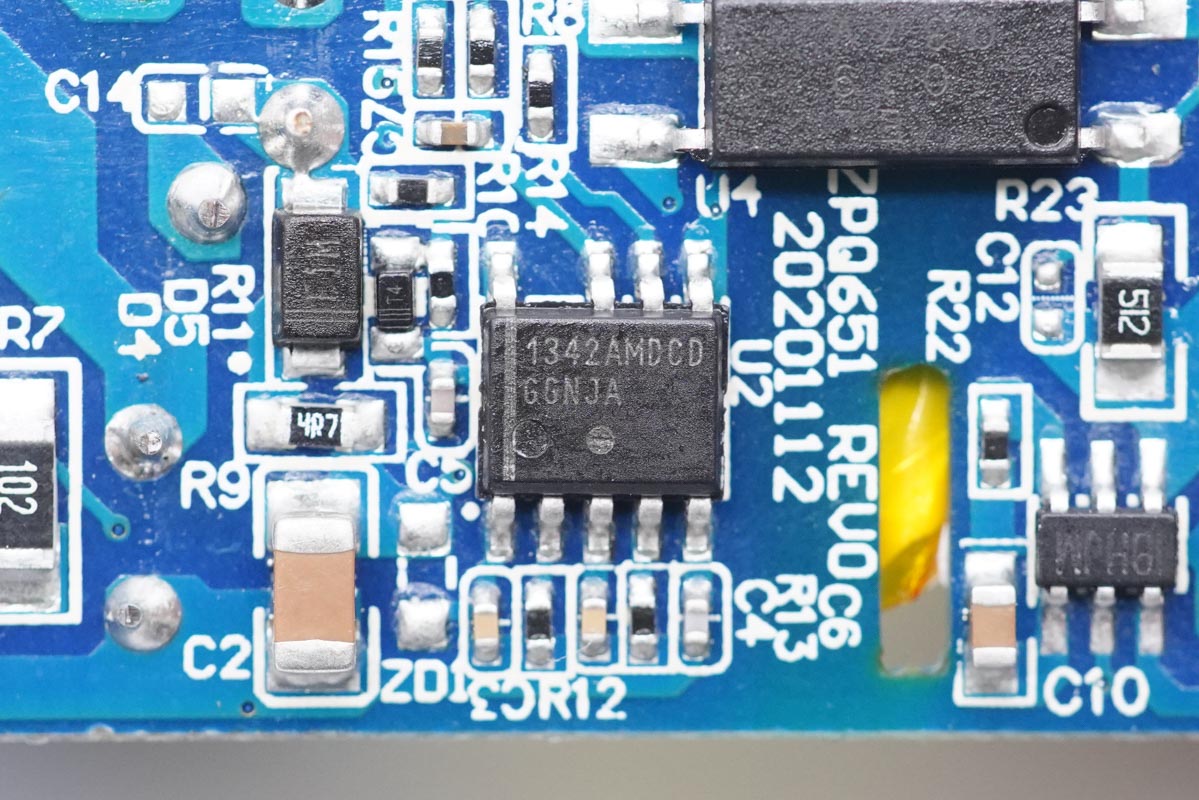

充电器主控芯片为ON安森美NCP1342，这是一颗高集成的高频准谐振反激PWM控制器，内置主动X2电容放电和多重完善的保护功能，具有超低的待机功耗。

充电头网通过拆解了解到，采用安森美NCP1342主控芯片的还有倍思65W 2C氮化镓快充、芯茂微65W 2C1A氮化镓快充、小米55W氮化镓充电器、华硕65Ｗ氮化镓充电器、OPPO新款65W超级闪充氮化镓充电器、一加65W Warp闪充充电器、坚果65W单C口氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、小米120W超级快充、iQOO 120W闪充充电器等。

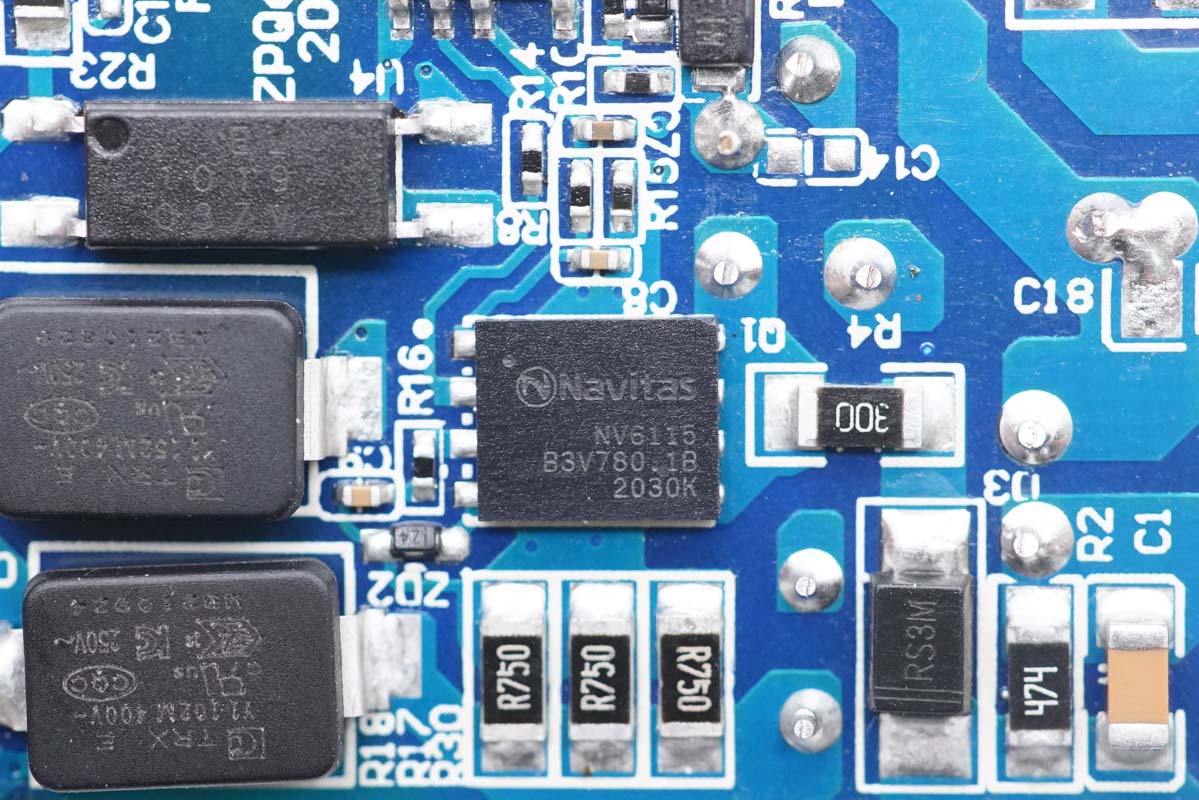

充电器采用纳微NV6115 GaN功率器件，这是充电器的核心元器件。NV6115内置驱动器以及复杂的逻辑控制电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。

纳微 NV6115 详细资料。

充电头网拆解了解到，采用纳微半导体NV6115的还有华硕2C1A 65Ｗ氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、贝尔金68W双C口GaN充电器、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器等产品。

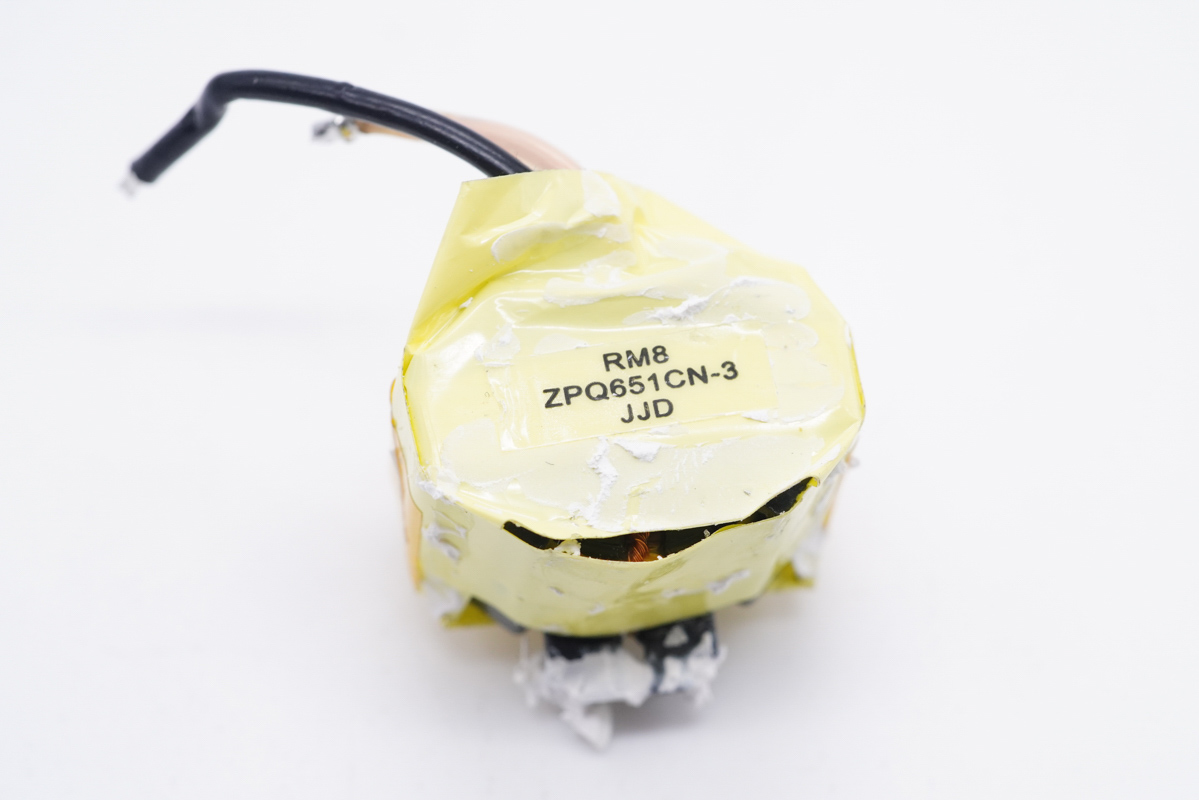

变压器使用绝缘胶带包裹，顶部贴有信息标签。

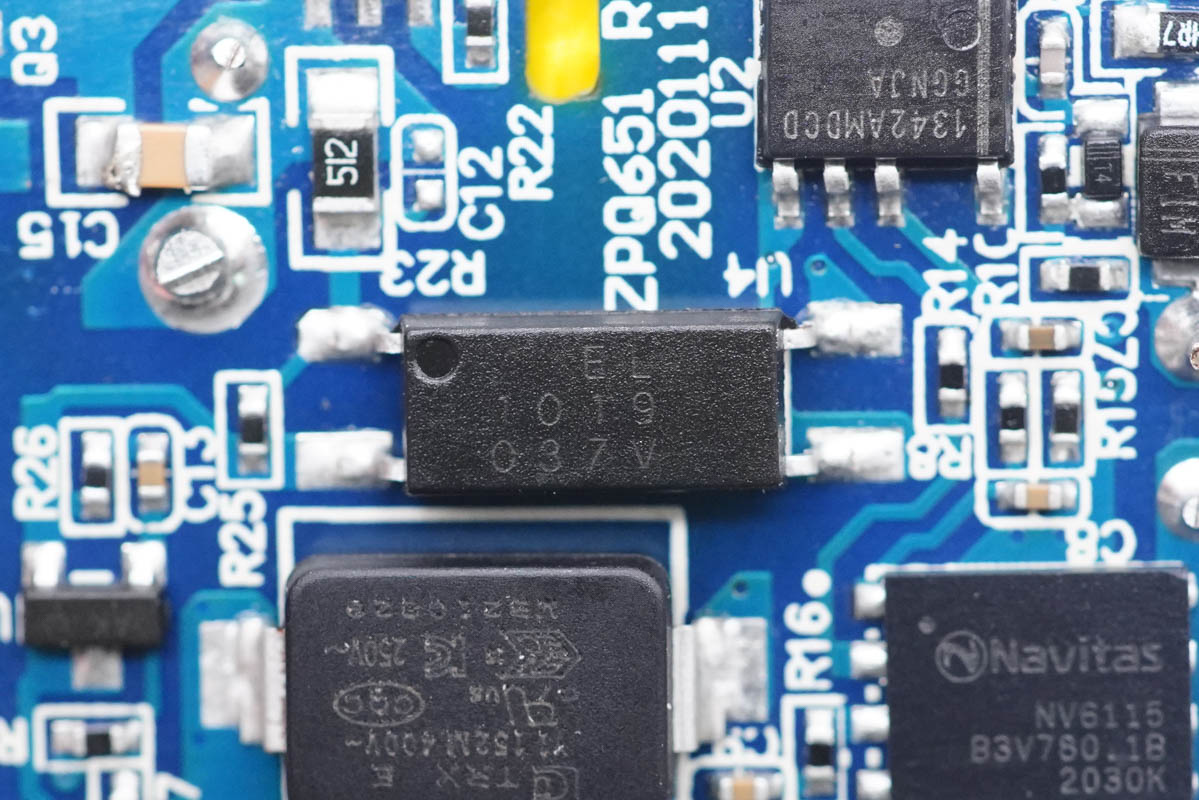

亿光 EL1019光耦，用于初级次级通信，反馈输出电压。

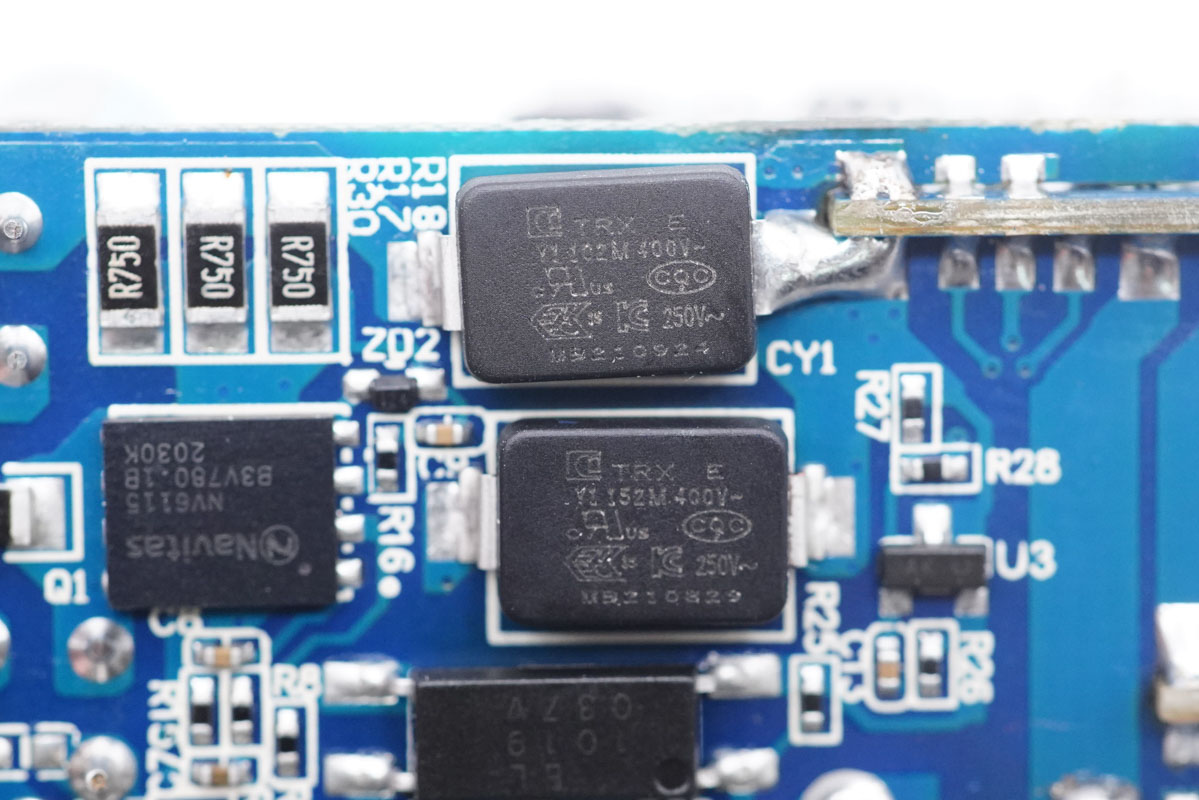

旁边两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，还应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

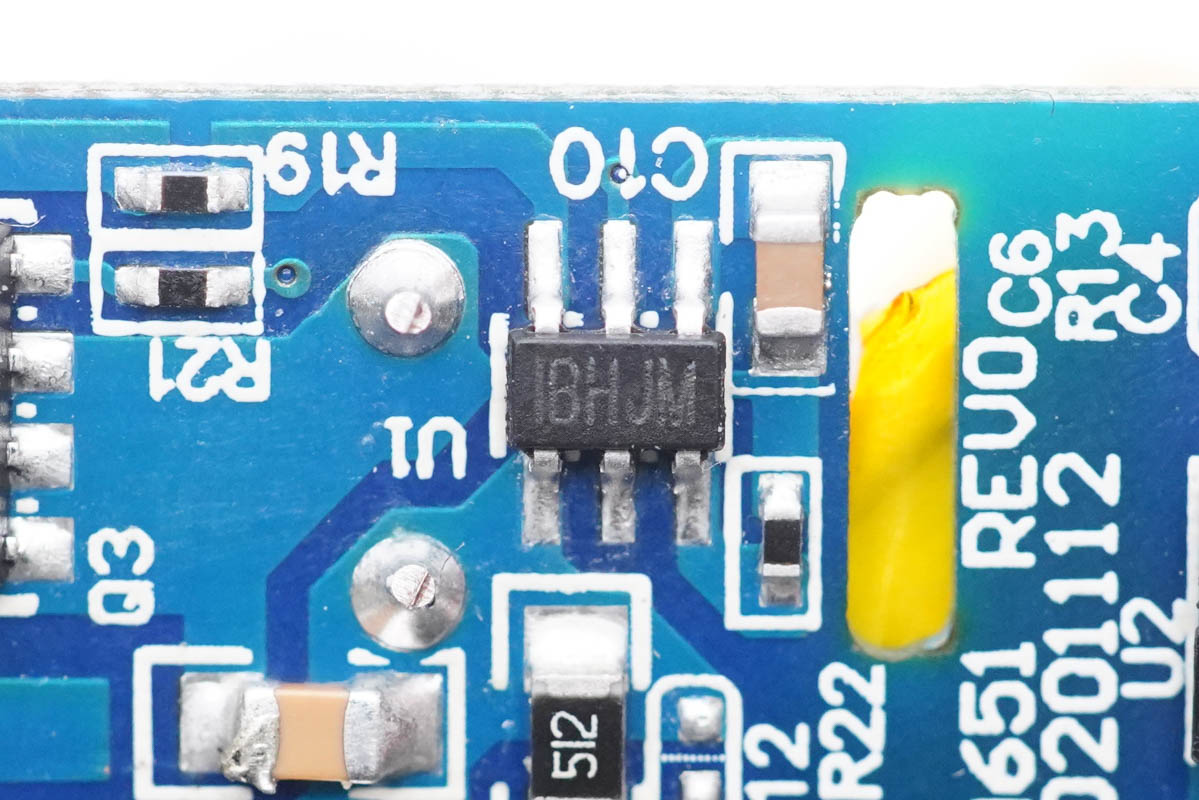

丝印IBHJM次级同步整流控制器，实际型号为MP6908A，来自MPS芯源半导体，最高工作频率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持标准电压和逻辑电压驱动的同步整流管。

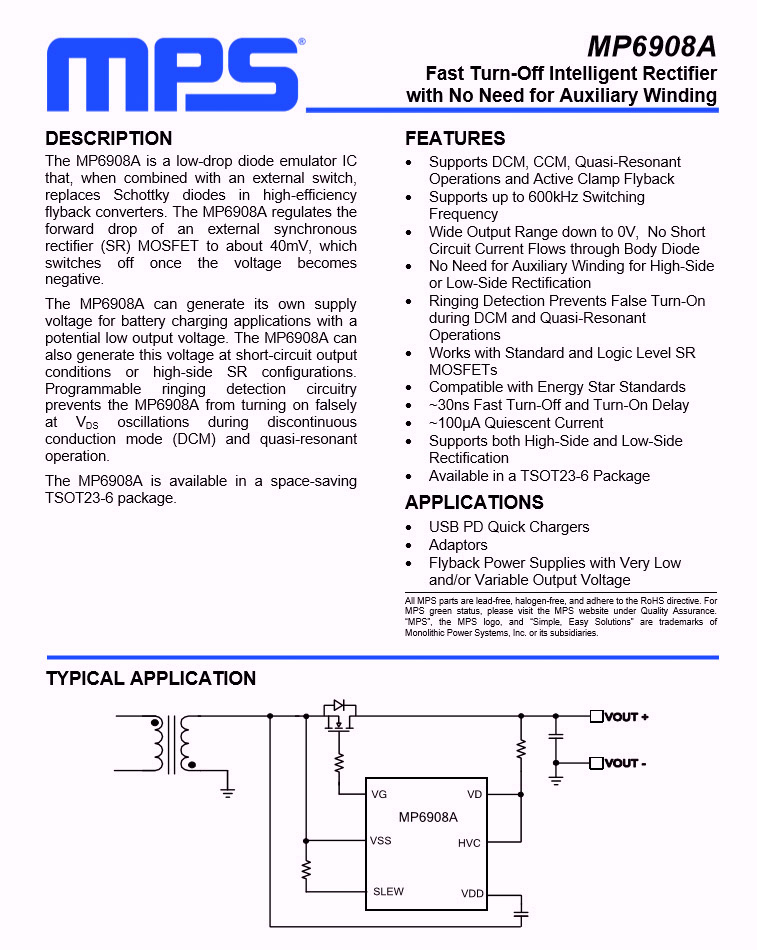

MPS MP6908A详细规格参数。

充电头网拆解了解到，采用MPS MP6908A的还有努比亚65W氘锋氮化镓充电器Pro、坚果65W单C口氮化镓充电器、联想90W闪充双口氮化镓充电器、戴尔90W氮化镓充电器、联想thinkplus 65W氮化镓口红电源Pro、飞利浦65Ｗ快充插座等。

此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、thinkplus 65W口红USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

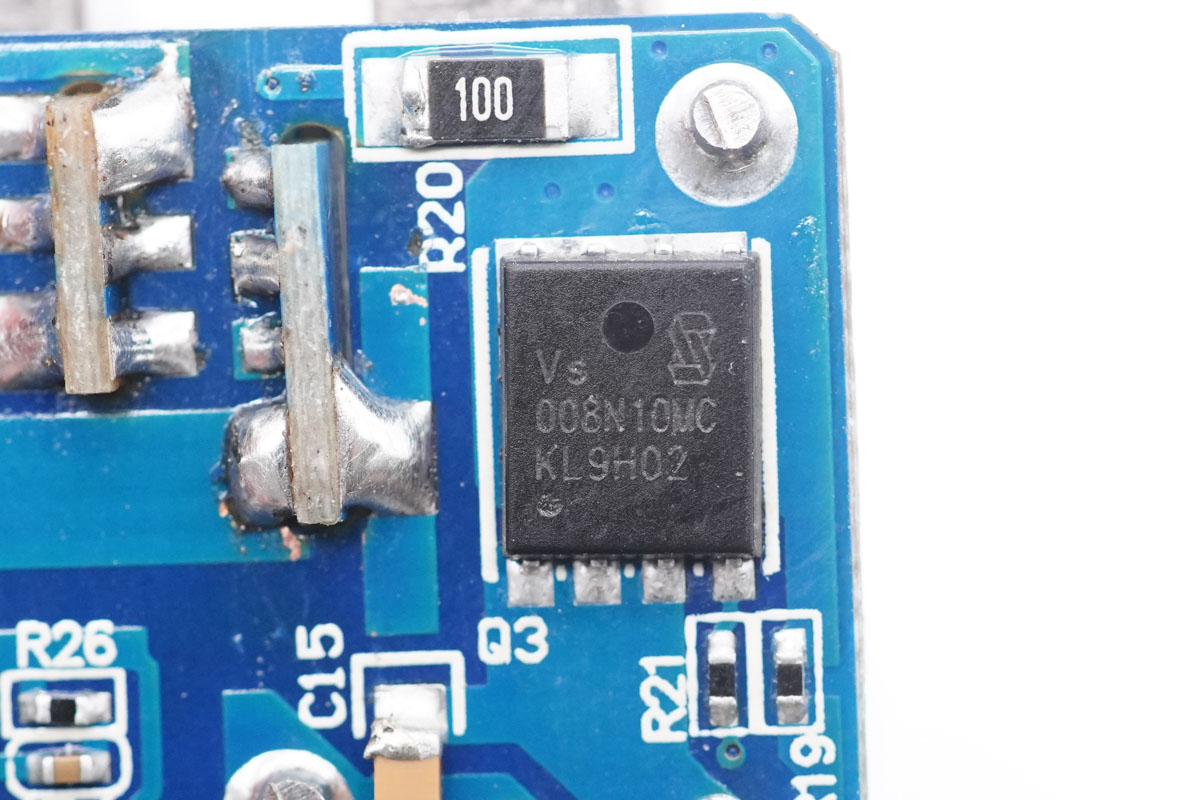

同步整流管采用威兆半导体VSP008N10MSC，NMOS，耐压100V，PDFN5x6封装。

威兆VSP008N10MSC资料信息。

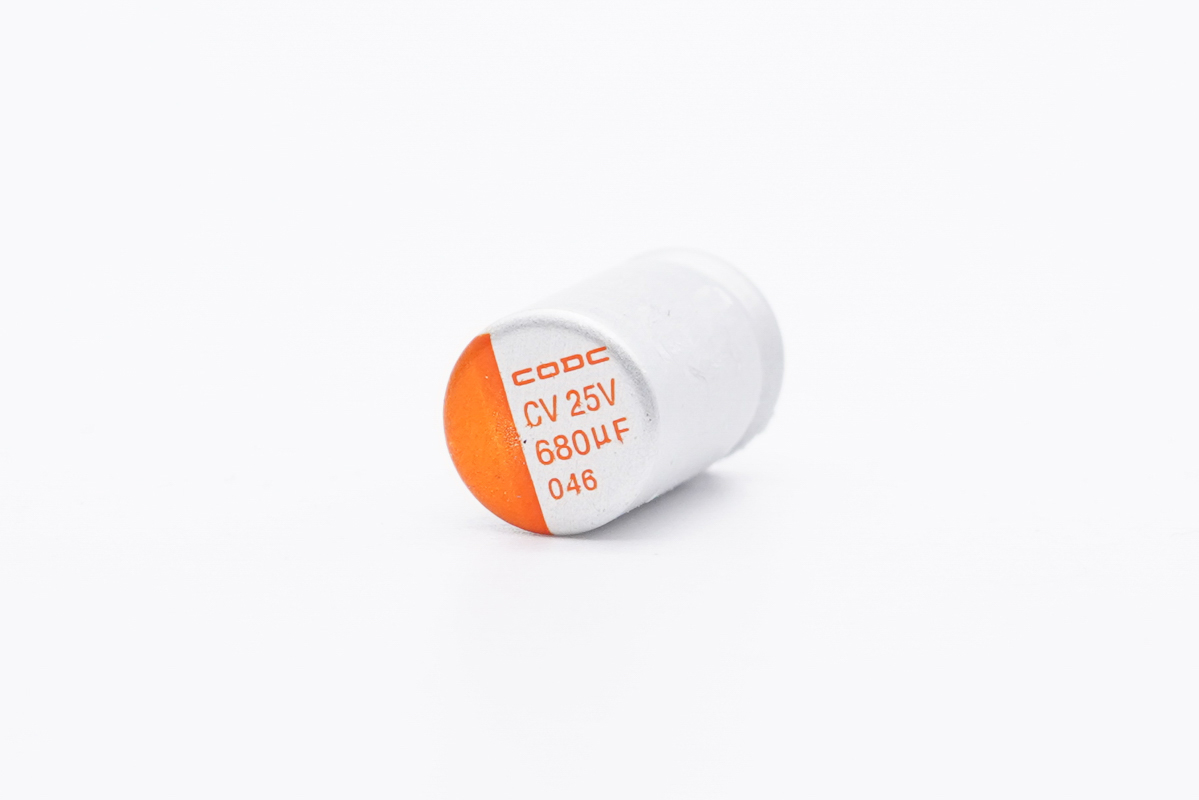

输出滤波固态电容来自华容伟业，规格为25V 680μF。

输出端一览。

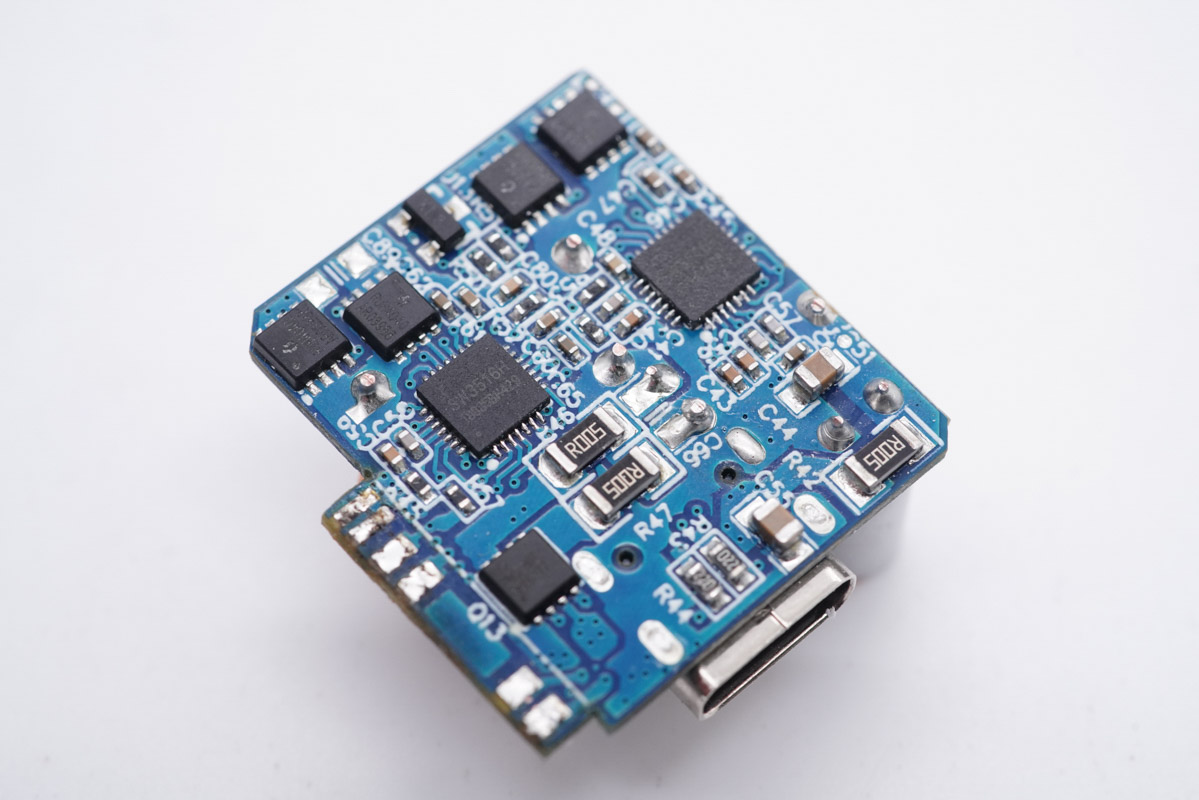

将C1母座所在小板拆下，背面设有两路DC-DC降压电路。

正面设有两路对应的降压电感以及滤波电容。

无丝印MCU，用于三口输出功率智能分配。

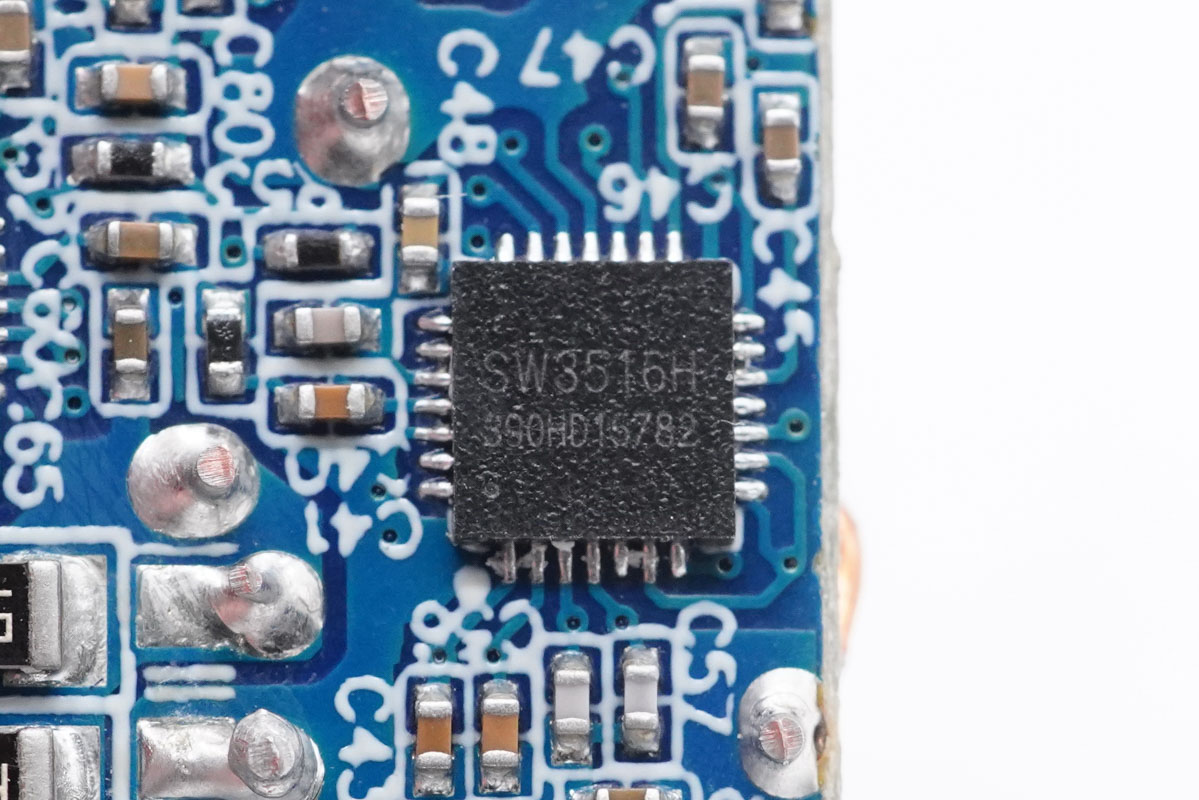

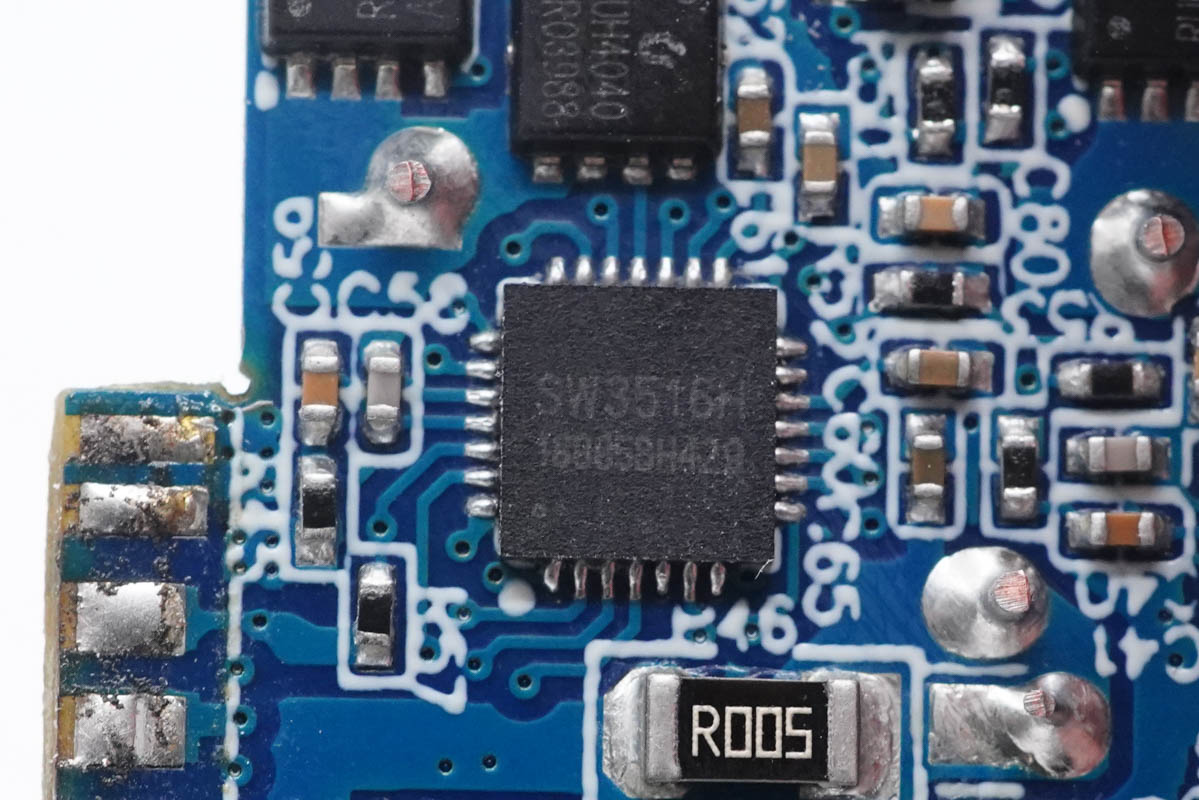

其中USB-C1口单独一路，采用智融SW3516H主控芯片进行降压控制和协议识别。

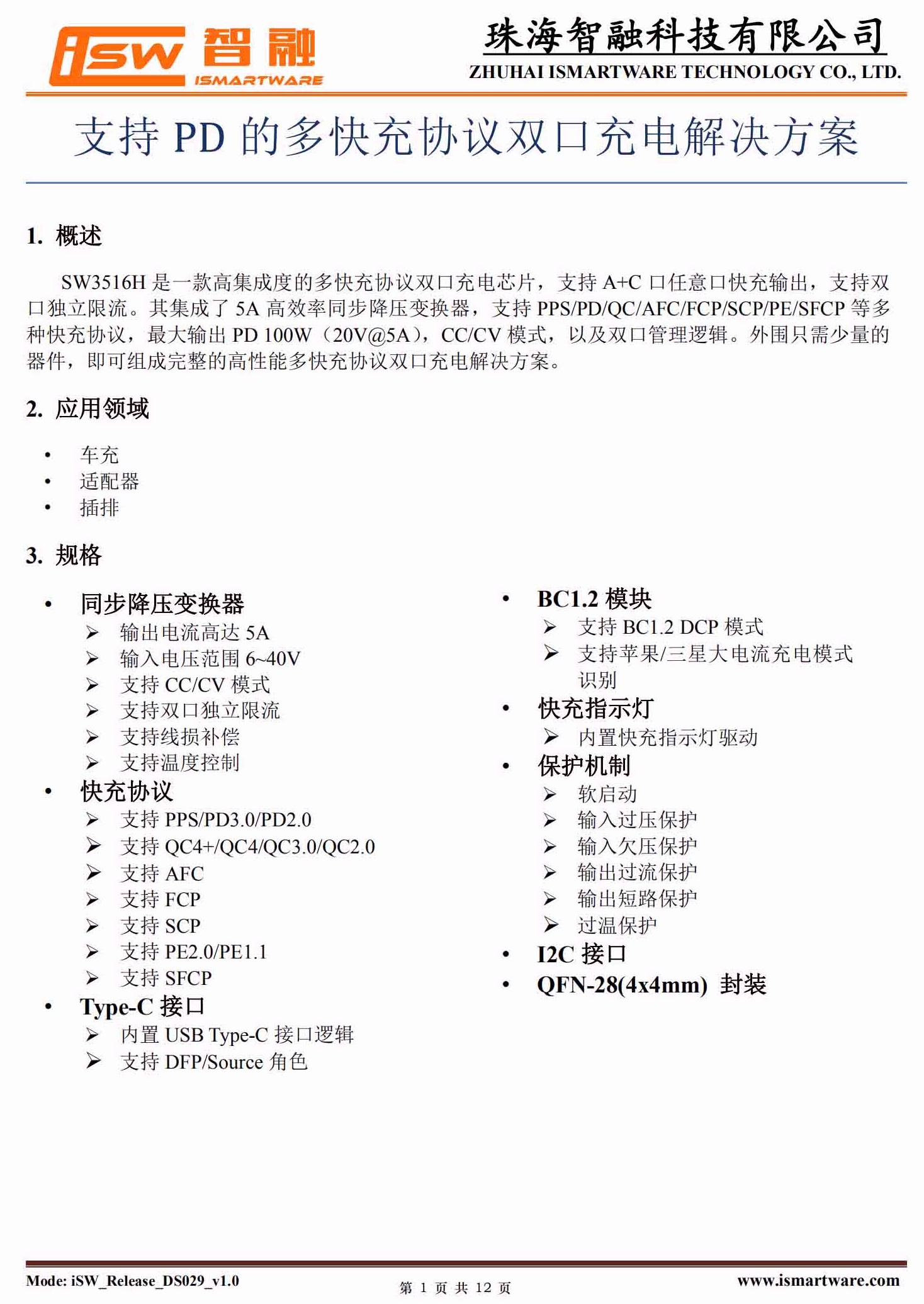

智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV 模式，以及双口管理逻辑。外围只需少量的 器件，即可组成完整的高性能多快充协议双口充电解决方案。

充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

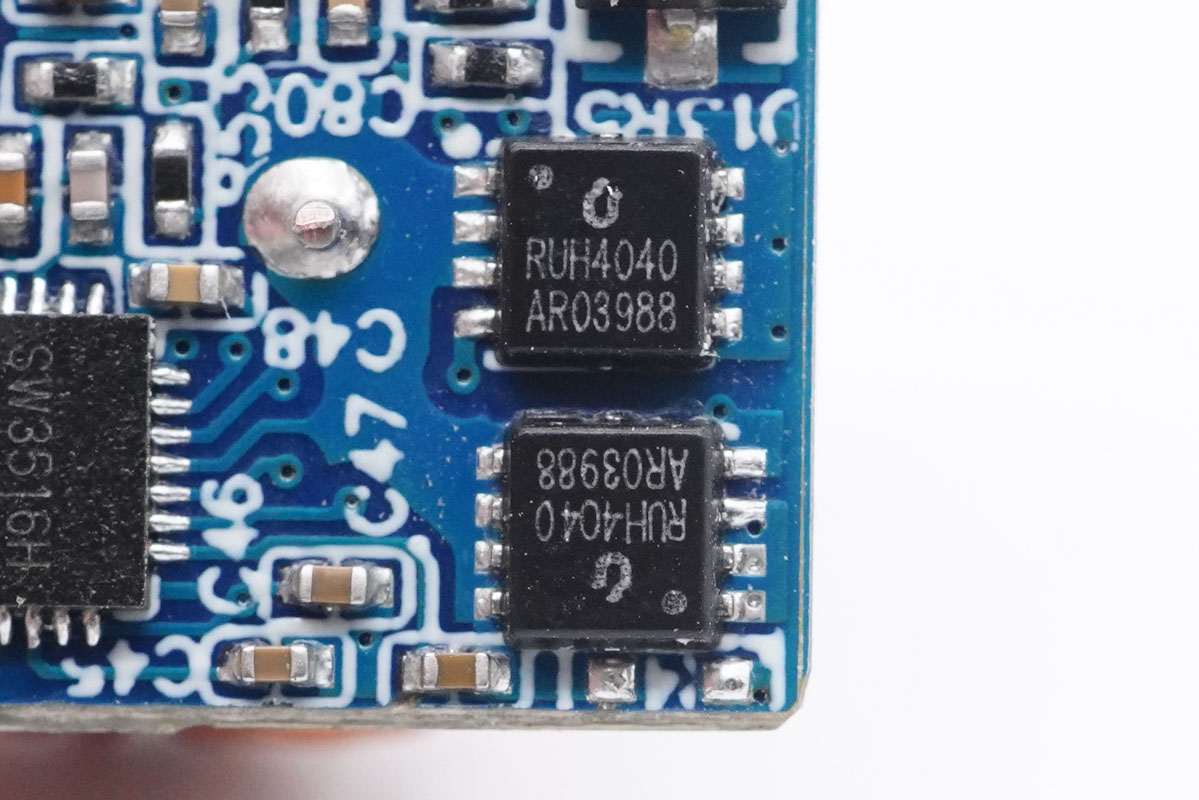

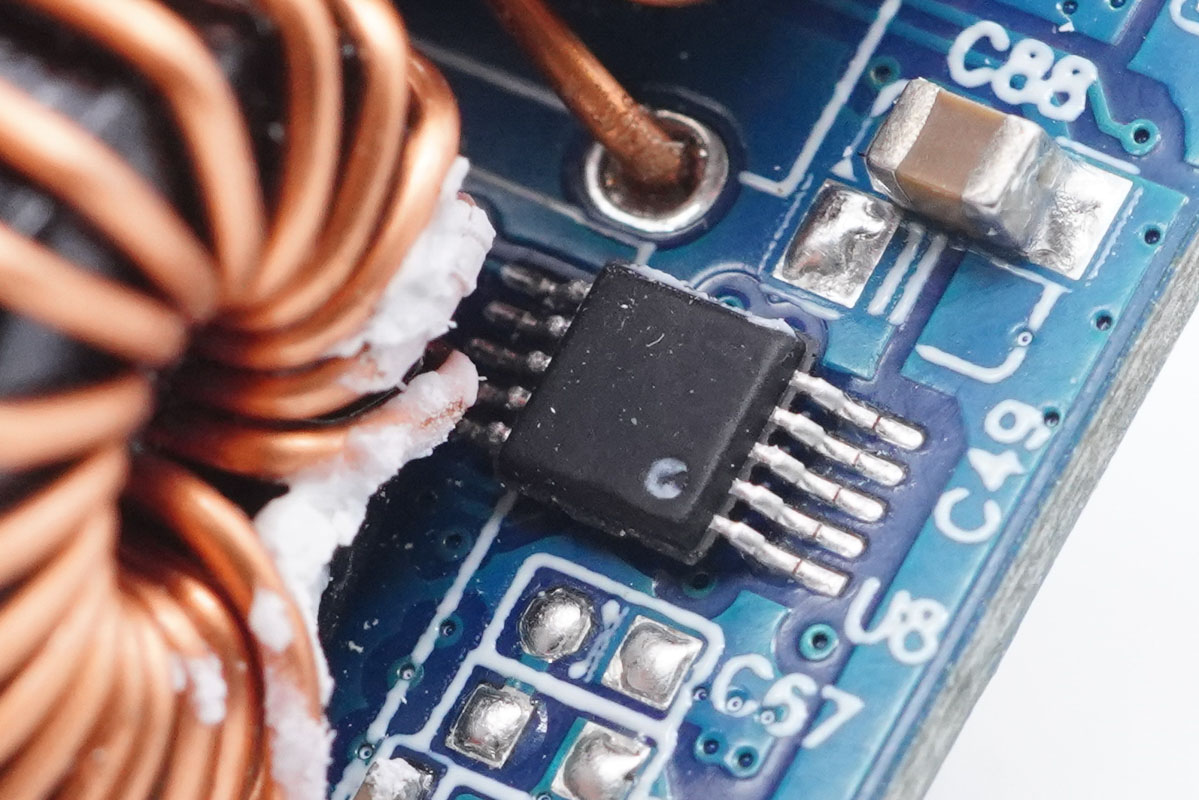

两颗MOS管来自锐骏半导体，型号为RUH4040M2，耐压40V，用于为USB-C1口输出同步整流降压。

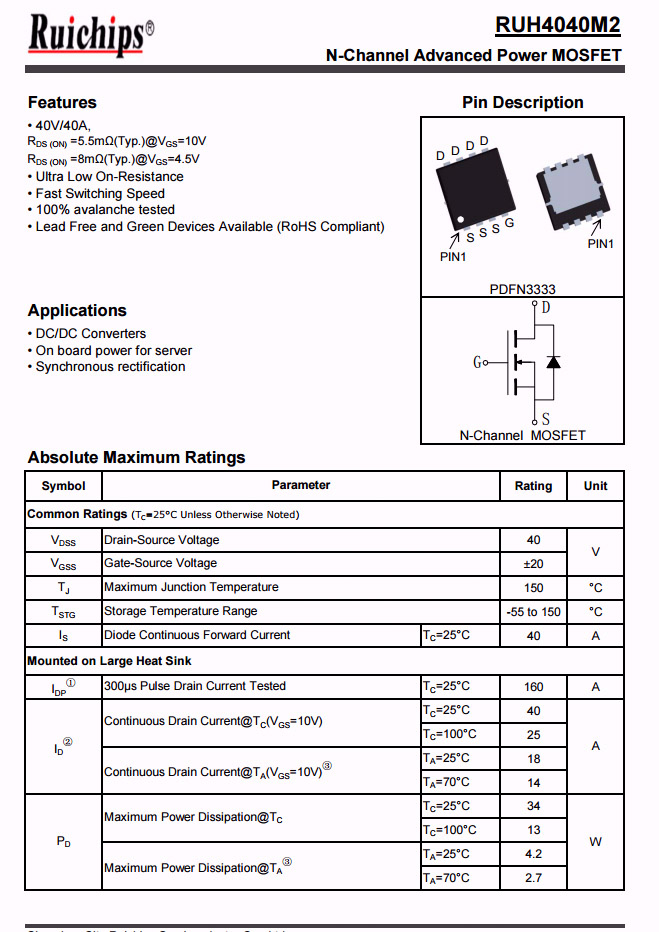

锐骏RUH4040M2详细资料。

充电头网了解到，采用锐骏MOS的产品还有华硕65Ｗ 2C1A氮化镓充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、鸿达顺120Ｗ四口2C2A快充、摩米士65W 2C1A氮化镓快充充电器、倍思45W 1A1C氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等多款产品采用。

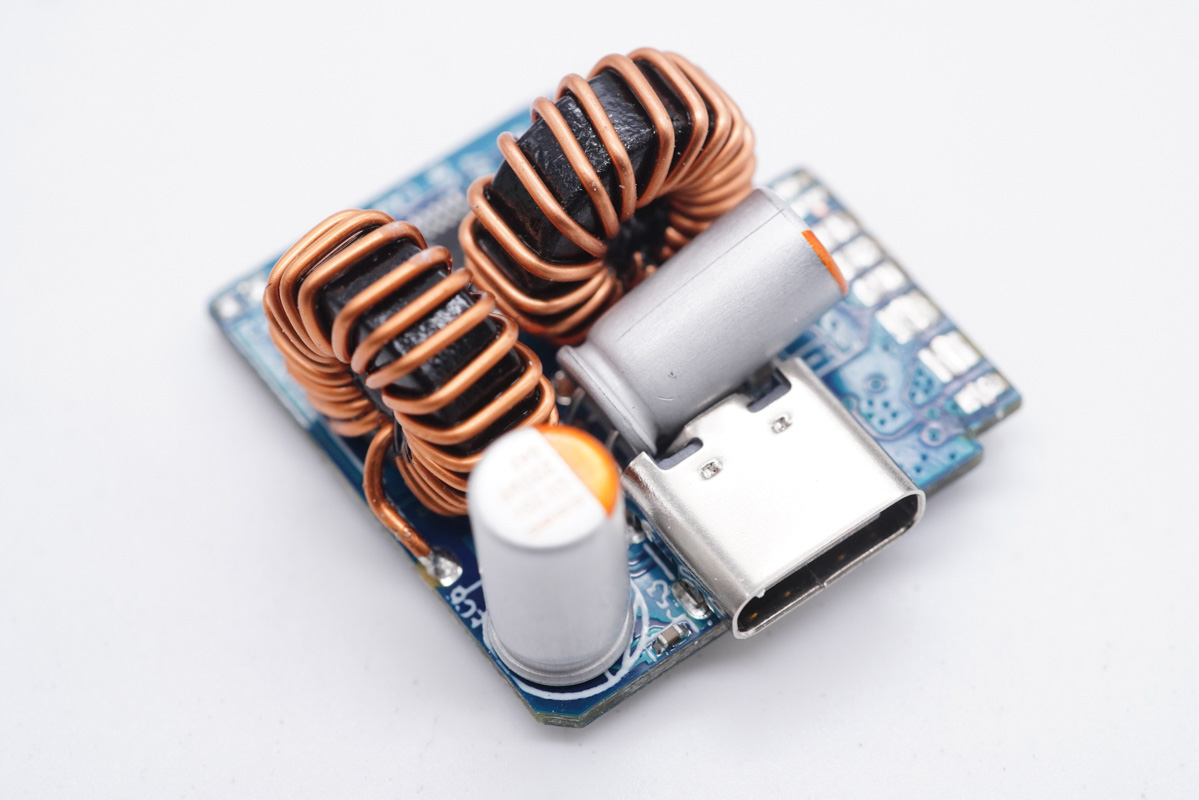

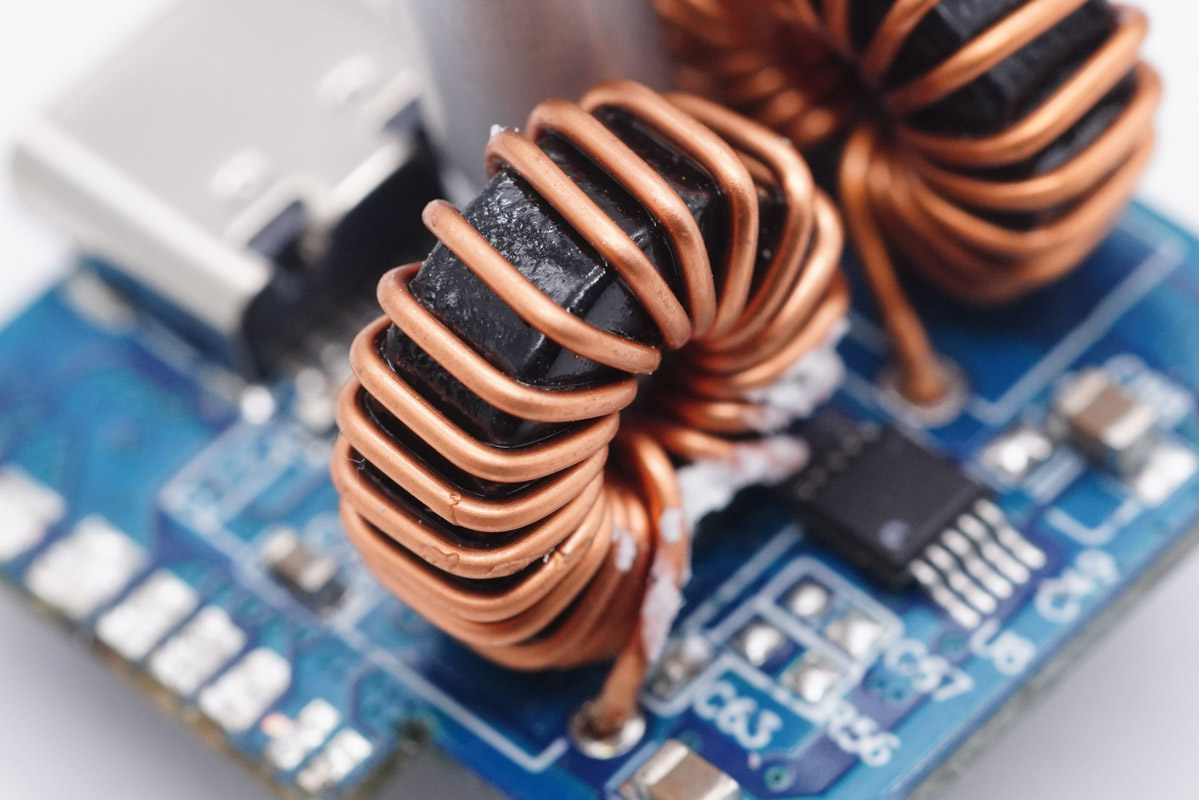

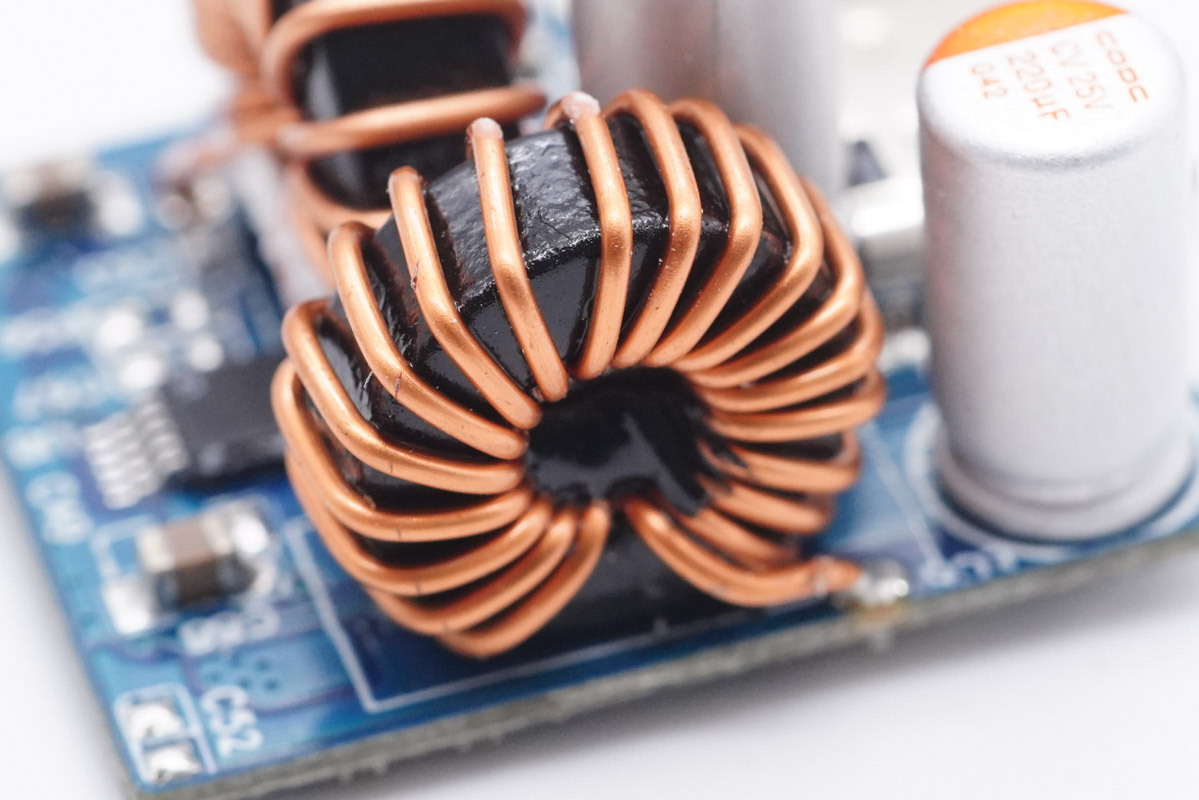

降压电感特写。

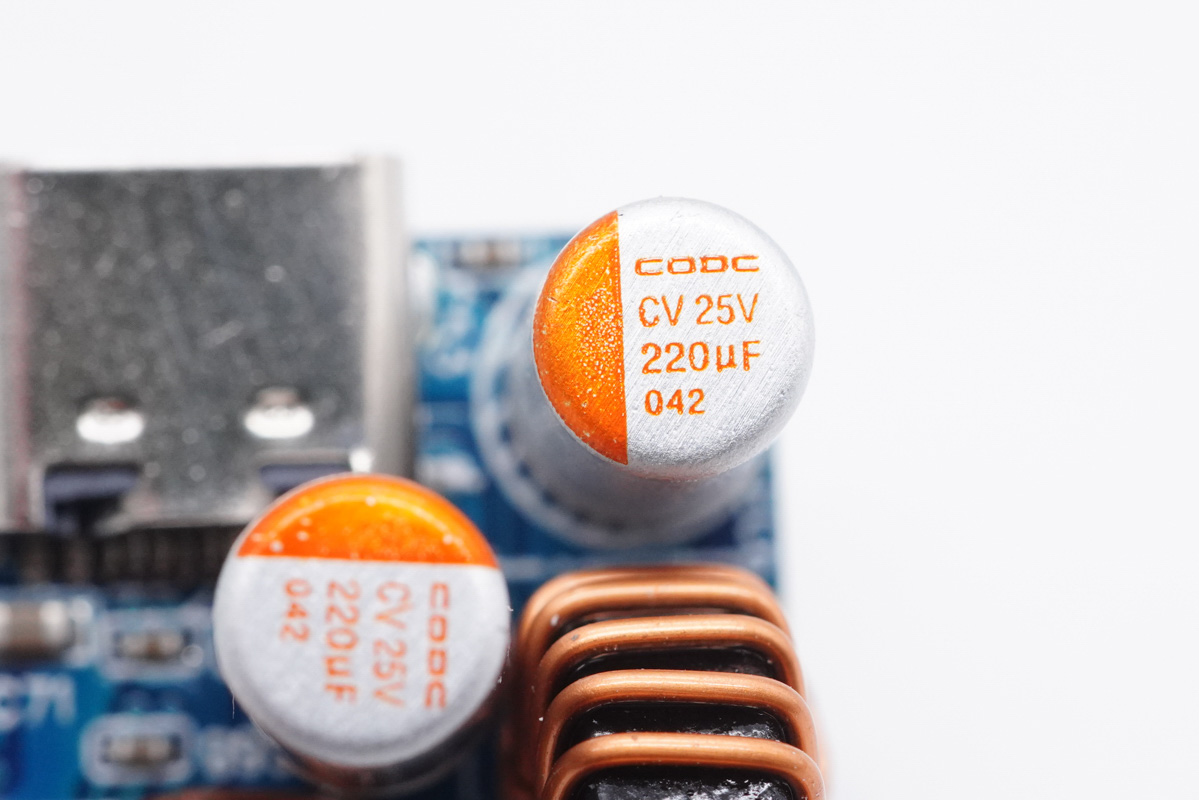

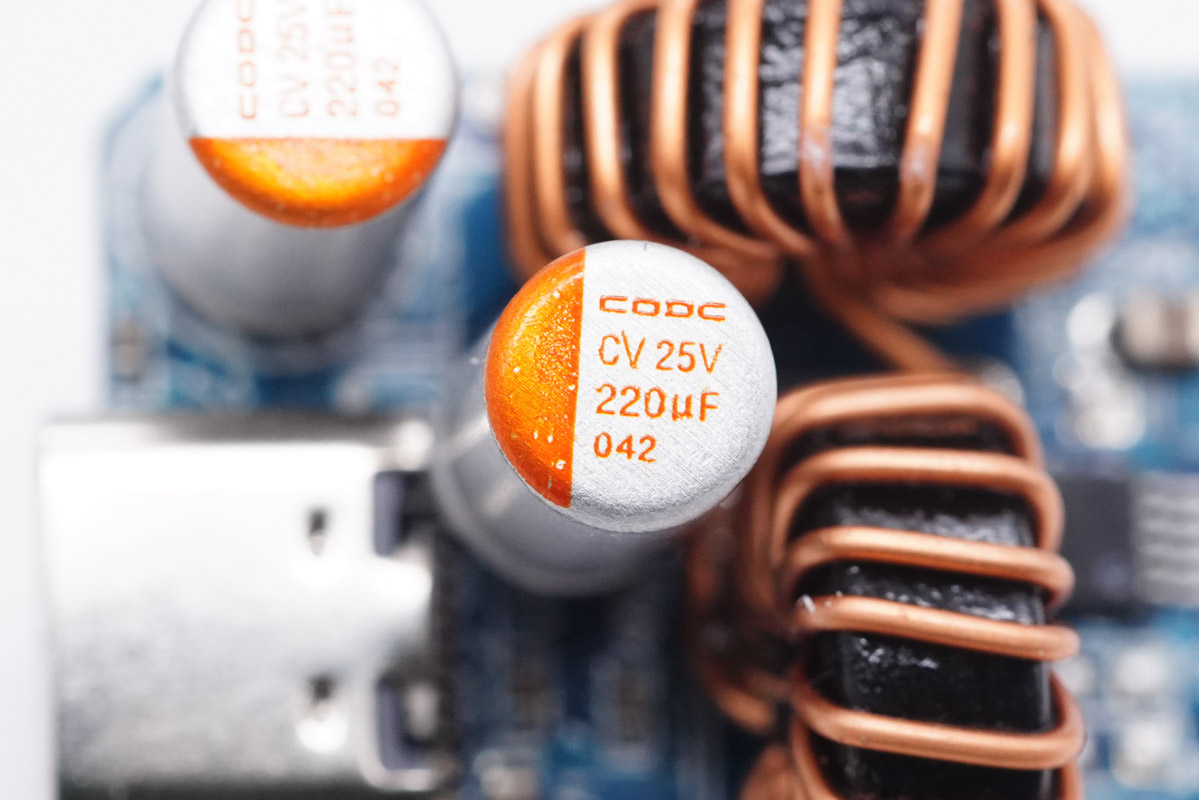

降压输出滤波固态电容也是来自华容伟业，规格为25V 220μF。

USB-C1母座特写，过孔焊接。

USB-C2口和USB-A口为一路，降压协议芯片同样采用智融SW3516H，实现单口快充双口5V输出。

外挂MOS管也是锐骏RUH4040M2。

降压电感特写。

另一颗降压滤波电容规格也是25V 220μF。

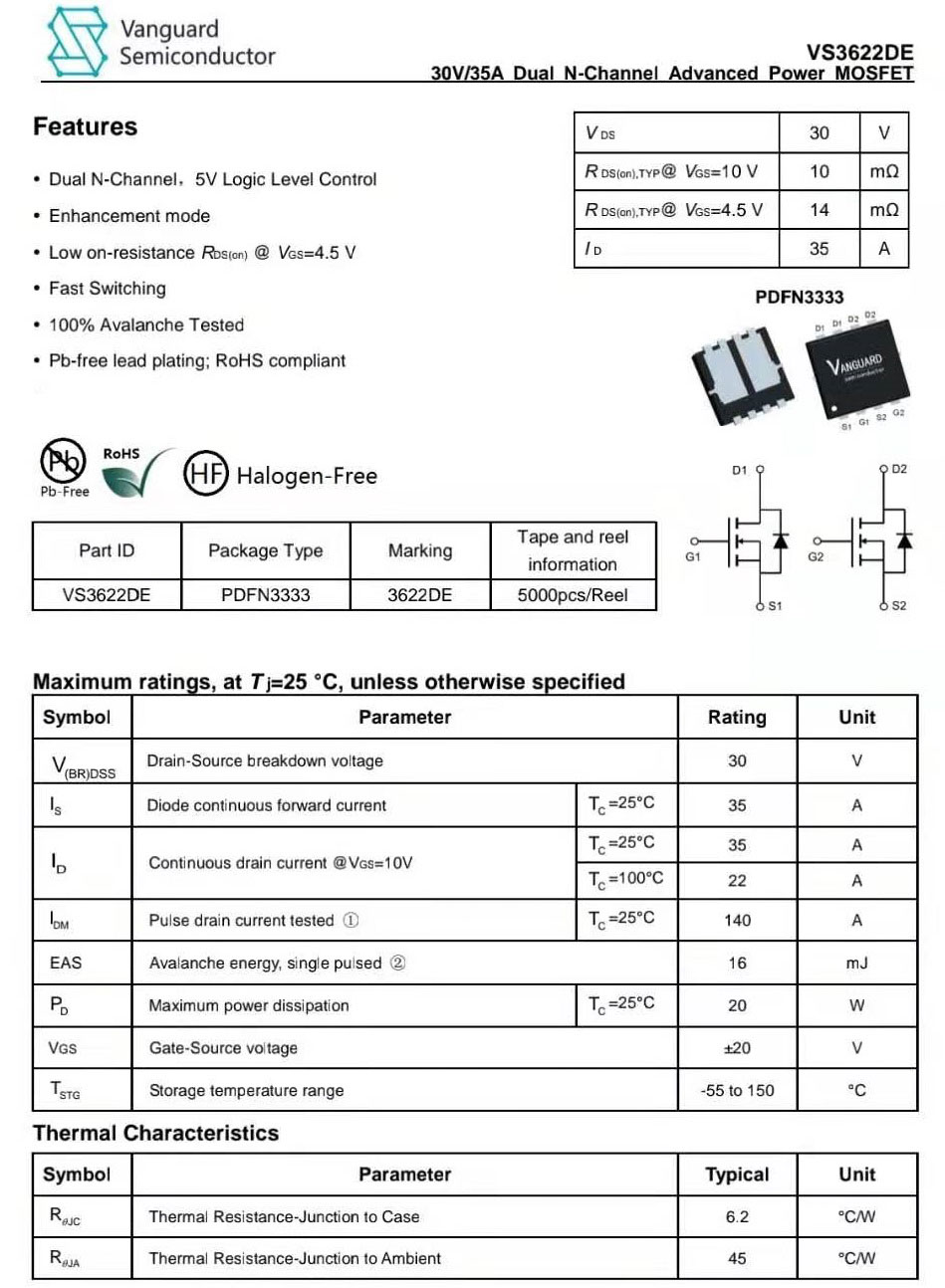

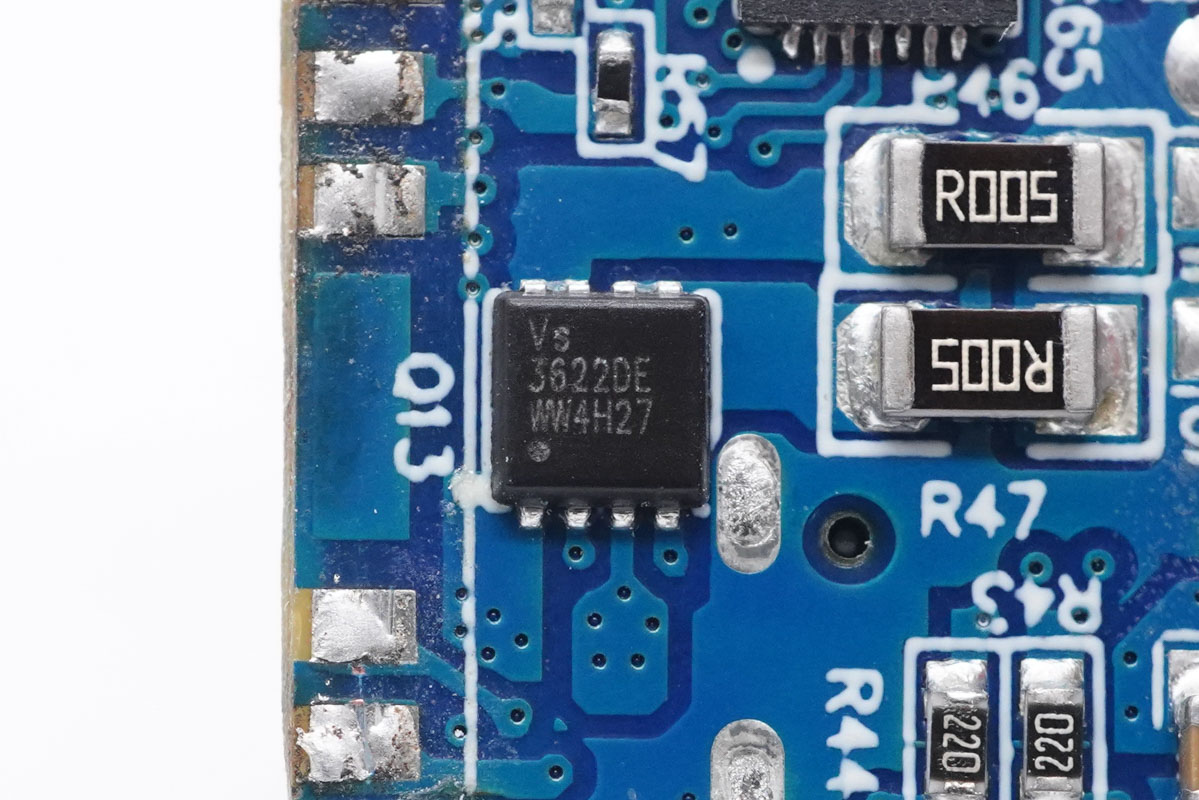

威兆半导体VS3622DE，双NMOS管，耐压30V，PDFN3333封装，这里作为USB-C2和USB-A口的输出VBUS开关，右侧是两路输出的独立检流电阻。

威兆半导体VS3622DE资料信息。

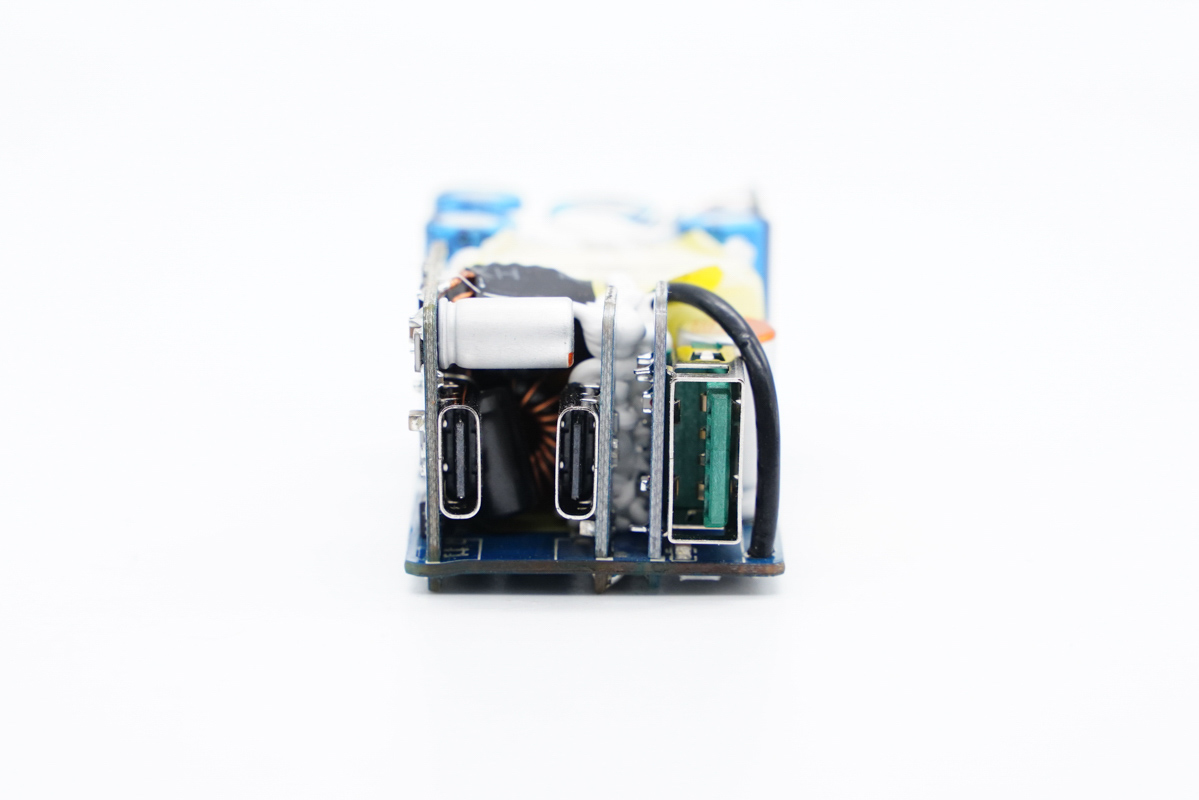

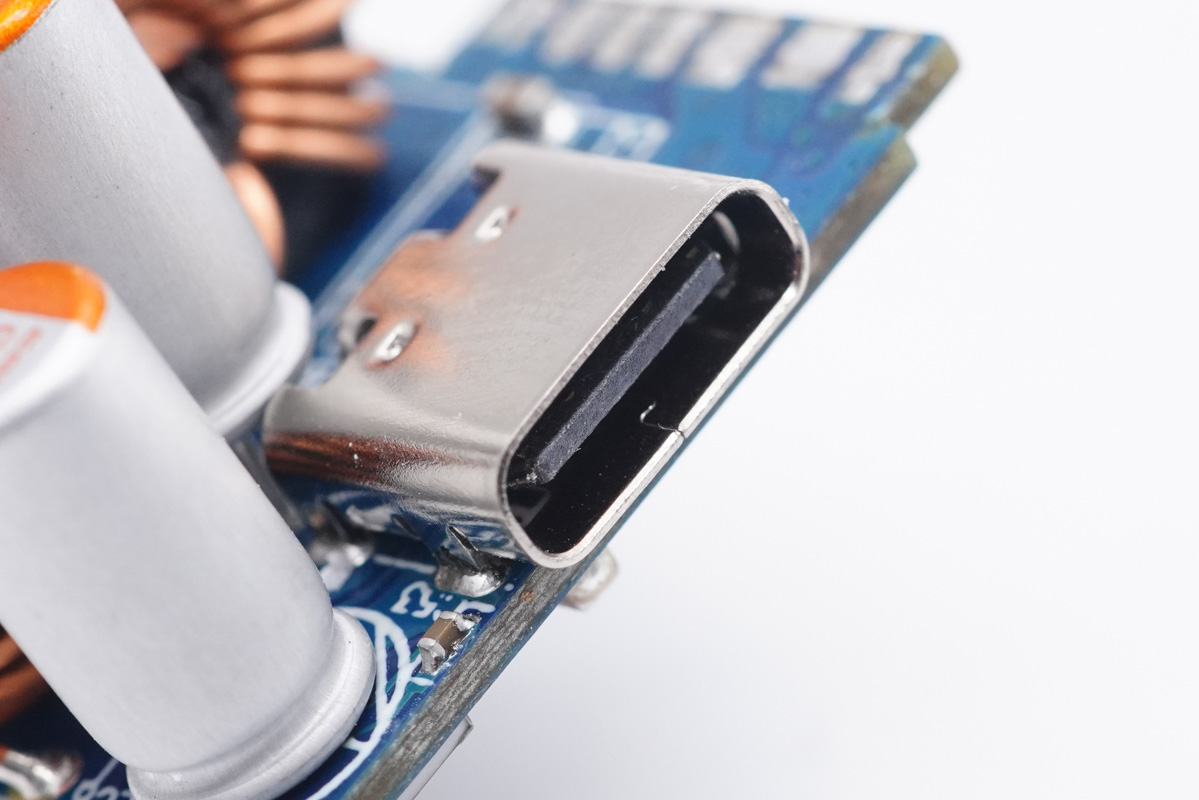

USB-C2母座特写。

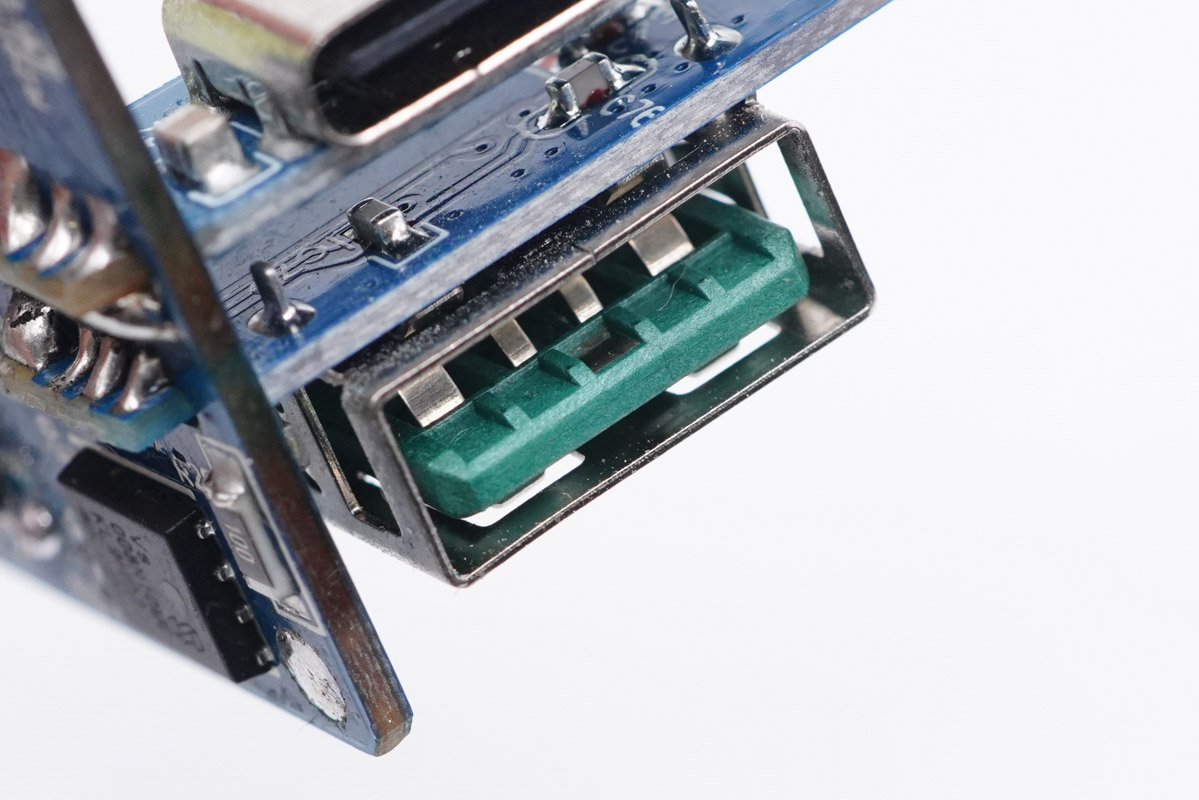

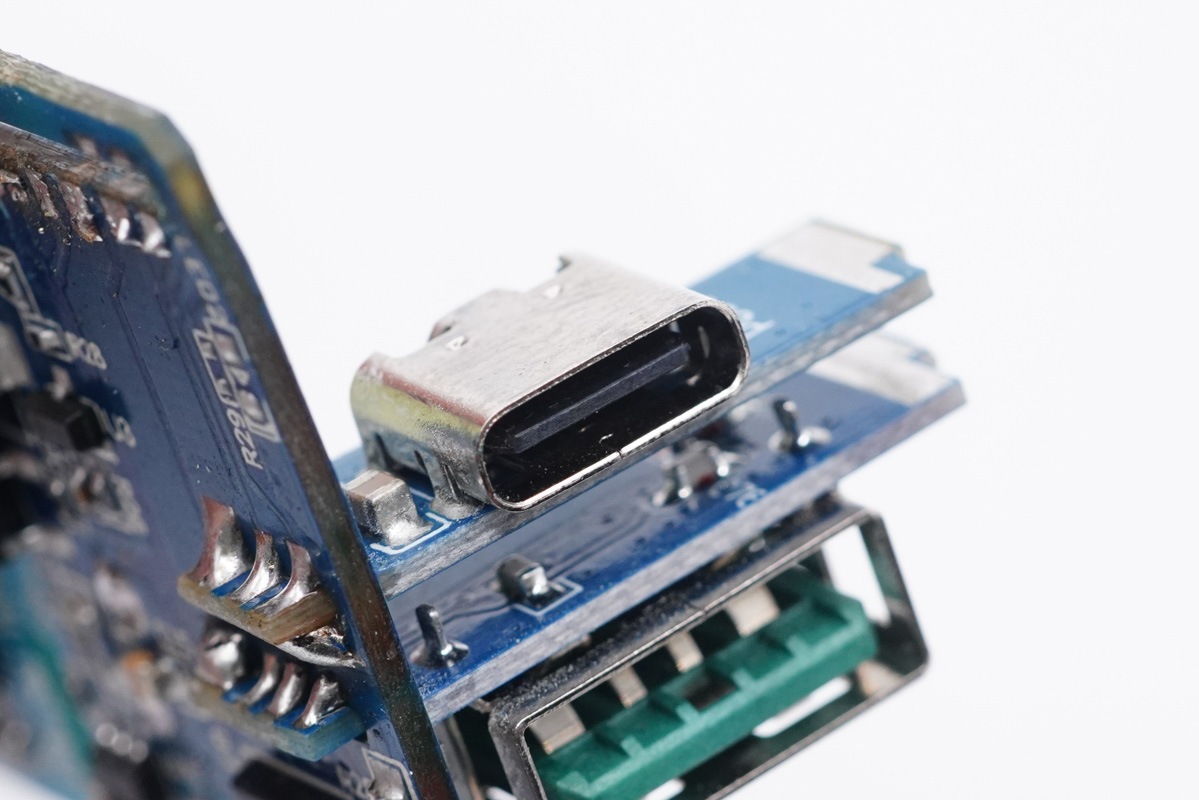

USB-A母座特写，正负极加宽，舌片前端有特殊触点。

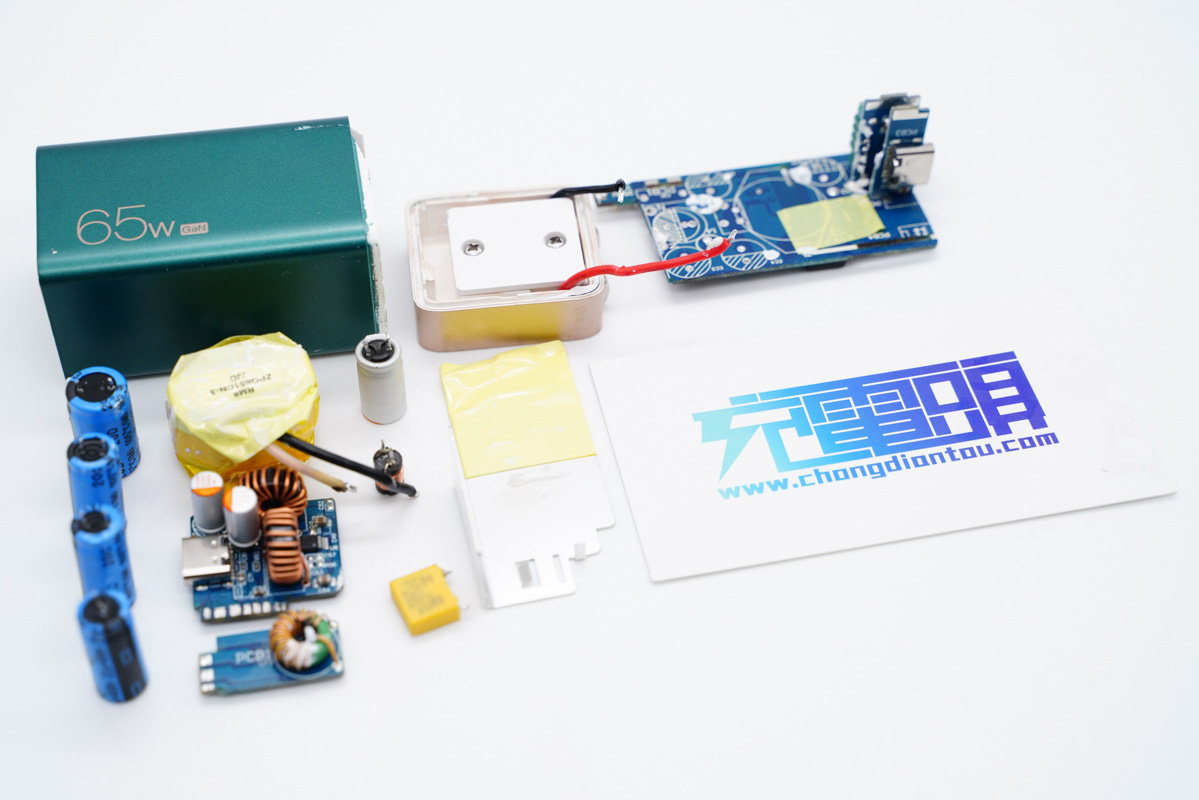

全部拆解完毕，来张全家福。

充电头网拆解总结

米物甄妙65W氮化镓充电器采用常规柱状造型设计，不过机身配色别致，而非千篇一律的黑白款。充电器整体十分小巧，功率密度达到了0.97W/cm³，在多口氮化镓充电器中是非常少见的，携带外出方便。此外充电器支持QC、AFC、FCP、SCP、PE2.0、PD和PPS等主流快充协议，兼容性非常好，满足小米、华为、苹果等品牌手机、笔记本快充需求。

充电头网通过拆解了解到，这款充电器内部元器件采用三段式布局设计，清晰明了。输入输出端均设有小板，充分利用内部空间，而贴片保险丝和特锐祥Y电容的使用则可以为充电器节省空间。充电器开关电源由安森美NCP1342搭配纳微NV6115氮化镓功率芯片，以及MPS MP6908A搭配威兆同步整流MOS组成。输出端两路DC-DC电路均采用智融SW3516H+锐骏RUH4040M2，整体用料主流。
